項目簡介

過去對彎沉檢測的標準方法和基本參數都是建立在 Beckman橫梁法的基礎之上。但是Beckman橫梁法的人工操作強度大、效率低的缺點使其無法滿足公路檢測中快速、方便的要求。因此發展快速、高效、 經濟、簡便的無損檢測技術十分必要。便攜式落錘彎沉儀（PFWD）是在落錘式彎沉儀基礎上發展而來的路基和路面承載能力的檢測設備，它具有操作簡單安全、測試數據客觀、攜帶方便、快速精確處理數據并且檢測過程無損傷的特點。

MCC & PFWD

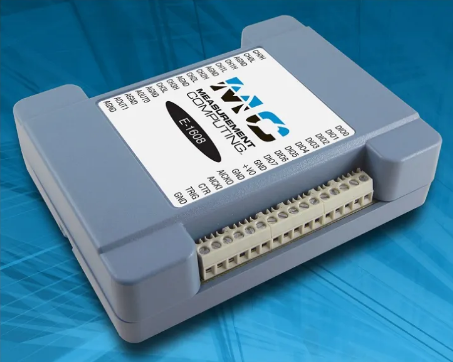

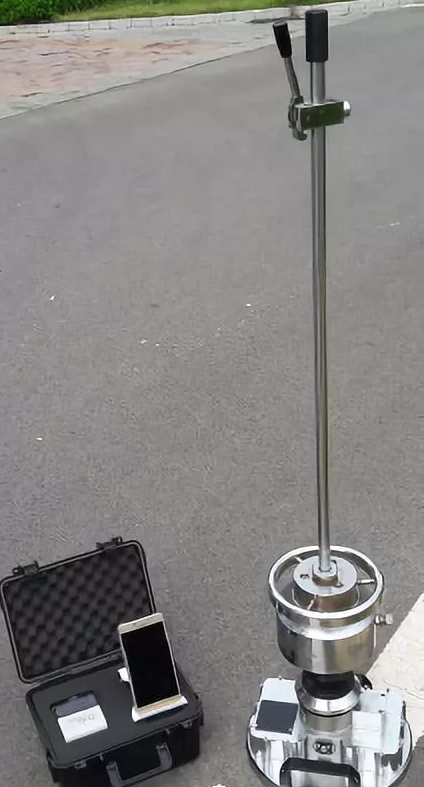

便攜式落錘彎沉儀，由加載系統、數據采集系統和數據傳輸系統組成。MCC E-1608產品是PFWD數據采集系統的核心。PFWD的特性決定了采集到的數據必須是高精度和高速率。因此，E-1608 的250k S/s 采樣率和8 路模擬輸入完全滿足這樣的要求。除此之外，E-1608 還具有2 路模擬輸出，1 路32-bit 計數器輸入和8 路數字I/O 的功能。

PFWD 基本原理

應用方式

將標準重量的落錘提升至固定高度，然后釋放。讓其自由下落，落錘沖擊承載板產生沖擊荷載，在沖擊荷載作用下，承載板產生縱向位移，壓力傳感器和位移傳感器分別將荷載和位移記錄下來，從而根據壓力和位移的峰值來確定路基動態彈性模量。最后完成溝渠土體質量檢測、施工墊層質量檢測樁孔、探坑質量檢測以及建筑地基框架變形模量檢測。

測試結果

顯示載荷，位移的波形

顯示O-P 時間值和時間積分

70 MPa ≤ 合格土基層≤ 100 MPa ≤ 碎石層≤ 200 MPa ≤ 水穩層
