創建工作表：采集、顯示并保存溫度數據
本文簡要介紹了如何創建一張工作表，控制Measurement Computing的USB-TC執行溫度采集以及數據處理等工作。內容涉及到模塊的選擇與配置，同時為更復雜的應用程序提供了一個開端。
*注意：文中示例兼容DASYLab 11.0所有版本，包括Lite版、Basic版、Full版和Pro版。
首先請完成以下準備工作：
連接至少3個熱電偶至MCC USB-TC (如暫時沒有USB-TC，可以使用DEMO BOARD的TI通道仿真)
正確安裝MCC-DAQ CD（包含Instacal和Universal Library）
安裝任何版本的DASYLab 11（Runtime除外）
安裝DASYLab 11 SP2，下載地址http://china.mccdaq.com/Software-Selection-Guide
安裝DASYLab 11 MCC-DRV Update 11.1，下載地址http://china.mccdaq.com/Software-Selection-Guide

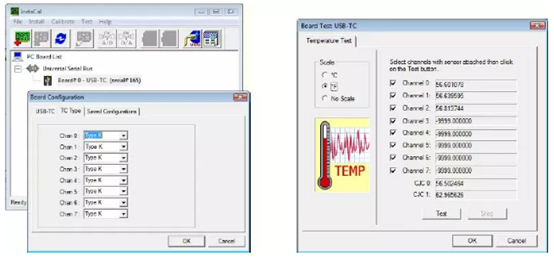

將MCC USB-TC連接至電腦，自動完成驅動安裝后，運行InstaCal配置設備。本文中的USB-TC配置為K型熱電偶模式，執行測試功能時，程序顯示通道0、1和2已正確連接熱電偶，其他通道則檢測為熱電偶開路模式（未連接）。同時兩個CJC傳感器的讀數也顯示在下面。最后，關閉InstaCal，保存設置。
工作表概述
下圖顯示了工作表的整體樣式。其主要用于控制MCC USB-TC以2S/s（設備最高采樣率）的采樣率執行溫度采集，并顯示在虛擬溫度計、波形圖和數字儀表中。同時設置了正確的單位和自定義通道名稱。Start/Stop按鈕用于控制采集任務的啟動與停止。
創建、配置模擬輸入通道

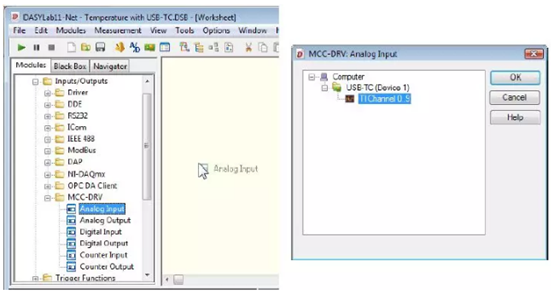

從module browser中選取一個Analog Input模塊：通過點擊“+”，打開Module >> Input/Output >> MCC-DRV，選擇Analog Input模塊，拖拽至工作區域。接著將自動打開下面的對話框，提示用戶選擇所需使用的模擬通道。

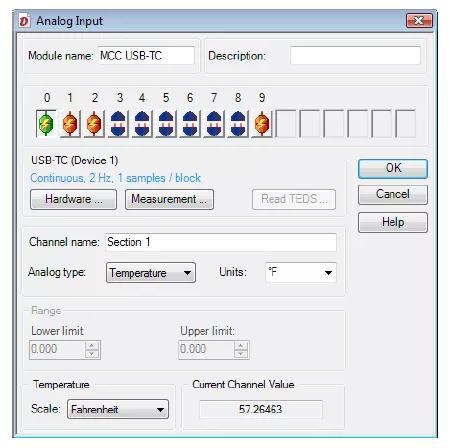

雙擊模塊圖標或右鍵>>Module Properties，配置模塊屬性。
首先，雙擊通道1的按鈕。當前通道將自動切換至通道1，同時該通道對應的按鈕從未連接狀態轉換為連接狀態。直連硬件設備的模塊通常具有固定的通道菜單，分別代表當前設備的可用通道。在通道2和通道9上重復此動作，至此激活了4路通道，通道0、1、2和9。注意，通道8和通道9是CJC通道。
待修改的模塊屬性：
Module name – 本文使用MCC USB-TC
各通道的Channel name – 本文使用Section 1，Section 2，Section 3和CJC-2
Units – 在下拉列表中選擇°F。注意，更改數據單位時，對話框下方的Temperature Scale也將發生相應的改變，同時Current Channel Value將使用華氏單位。反之亦然，修改Scale將同時改變Units。最后，請確保針對所有通道均設置了正確的單位。
點擊OK，保存并關閉屬性配置。另外，模塊將顯示為此樣式
在模塊瀏覽菜單中，點擊“-”關閉Input/Output分組，然后點擊“+”打開Display分組。

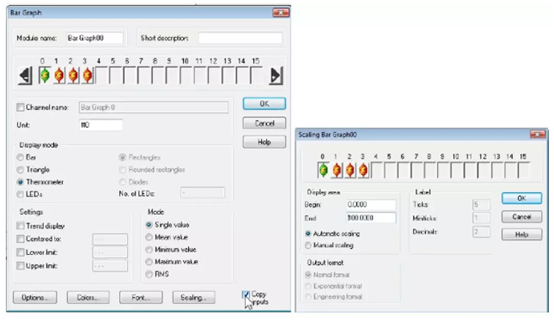

選擇Bar Graph模塊，拖拽至工作區域中Analog Input模塊右側。打開模塊屬性，點擊
增加3路通道（總共激活4路通道）。
將顯示模式從Bar修改為Thermometer。按下F7，可快速復制當前配置至全部活動通道。
接下來，點擊對話框下方的Scaling…按鈕，修改至合適的量程。本文使用0.00 – 100.00。再一次的，按下F8，將當前配置應用到全部活動通道。
點擊OK，關閉Scaling對話框。

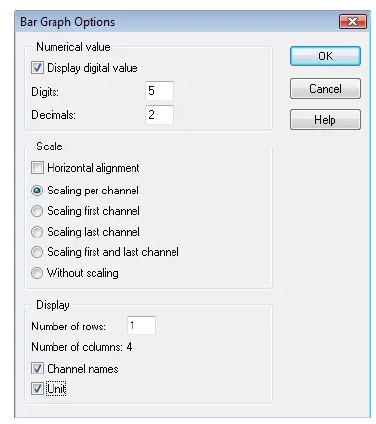

點擊左下方的Options…按鈕，勾選所打開對話框下方的Unit復選框。
勾選屬性設置主對話框右下方的Copy inputs復選框，最后點擊OK，保存并關閉模塊屬性配置。
連接Bar Graph與Analog Input模塊，拖拽Bar Graph靠近Analog Input，對應通道標號互相接觸時，將自動完成連接。

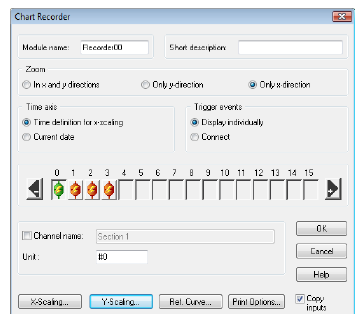

下一步，以同樣的方法創建一個Chart Recorder模塊。在Display分組中，選擇Chart Recorder，拖拽至工作區域中Bar Graph的右側。雙擊打開模塊屬性。

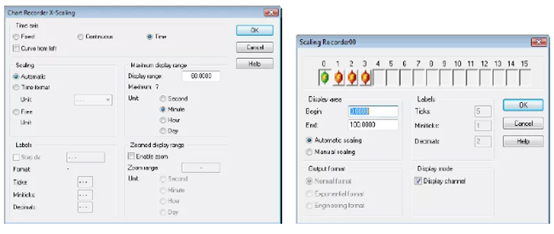

添加3路通道（總共激活4路通道）。點擊X-Scaling按鈕設置適當?shù)娘@示范圍。默認值為60.00 Seconds。本例中修改為60 Minutes。點擊OK保存設置。點擊Y-Scaling按鈕設置各通道的幅值范圍。選取一個恰當?shù)姆秶?，?span>0.00 – 100.00。按下F8，將當前配置應用于全部活動通道。點擊OK保存配置。
最后，勾選屬性配置主對話框右下方的“Copy inputs”復選框。點擊OK，保存設置。
連接Chart Recorder與Bar Graph：
將數據以ASCII文件格式保存至硬盤
至此，工作表已經可以正常工作，但不具備保存數據的功能。用戶必須通過File >> Write Data模塊顯示執行數據保存操作。
創建Write Data模塊。點擊模塊瀏覽菜單中的“-”，關閉Display分組。再點擊“+”打開Files分組。

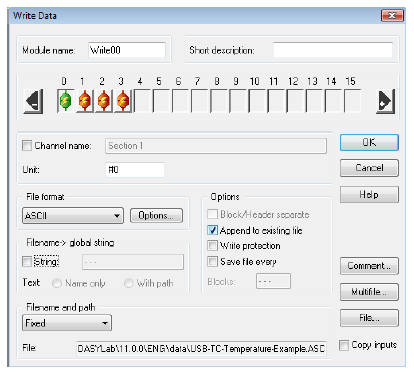

拖拽Write Data模塊至工作區域中Digital Meter右側。雙擊打開屬性配置。添加3路通道，文件格式選為ASCII。更多詳細配置信息請參考文檔“DASYLab-Tech1 保存數據至ASCII文件”。
點擊右下方的File…按鈕，選擇文件保存路徑和文件名。
另外，根據需要也可配置為“Append to existing file”。
點擊OK，保存模塊配置。連接Write Data與Digital Meter。
復制Channel Names至全部模塊
最初配置Analog Input模塊時，我們已經為各通道命名，因此，可快速復制通道名至全部模塊。

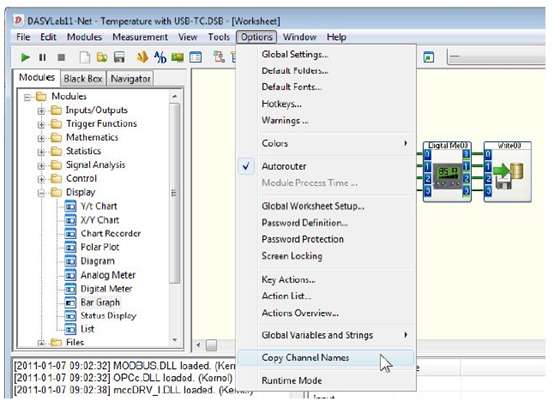

在Options菜單中，選擇Copy Channel Names。
添加Switch模塊，控制任務的啟動與停止
點擊功能欄左側的Start/Stop按鈕，可以啟動/停止DASYLab的測量任務。
另外，Switch模塊提供了更多的控制選項。點擊Control分組的“+”，選擇Switch模塊，拖拽至工作區域中已有模塊的下方。
打開模塊屬性，將mode更改為“Start/Stop”。同時，為模塊命名。
點擊Options按鈕，取消選擇“With channel name”和“With status text”。

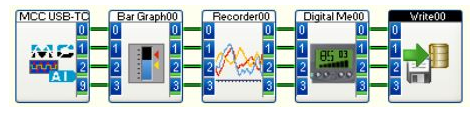

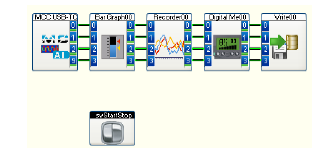

現在，整個工作表如下所示：
運行當前工作表并合理放置顯示控件
工作表已經準備就緒，在啟動之前，點擊功能欄中的“Restore all windows”，顯示所有顯示控件。

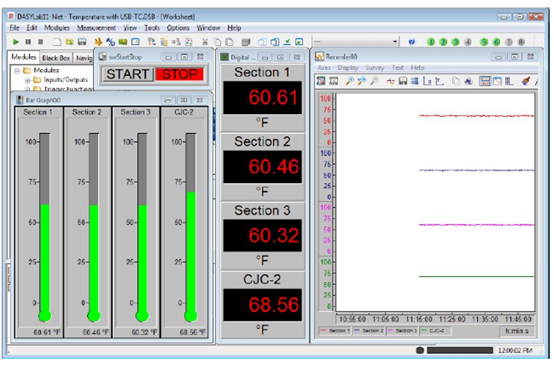

合理放置顯示控件，并調節尺寸。最后，點擊Start按鈕，運行程序，如下圖所示：
注意，通道名稱和數據單位已正確顯示在Bar Graph和Digital Meter控件中。用戶可嘗試修改更多選項，探索更多功能。例如，點擊Digital Meter屬性配置對話框中的Options按鈕，取消選擇“Unit in separate row”。
