泰克聲稱其5系列MSO通過一系列創新對中頻示波器進行了重新定義,其中包括業界首個FlexChannelTM技術,該技術可支持4、6或8個模擬通道和多達64個數字通道,集成協議分析和信號發生器,新的12位信號采集系統,大型高清電容式觸摸顯示器和高度直觀的Direct Access用戶界面? 為復雜的嵌入式系統提供了前所未有的靈活性和無與倫比的可視性。該公司表示,作為一種干凈的設計,5系列MSO是世界上第一臺示波器,具有應對這些挑戰所需的多功能性和深入的信號洞察力。

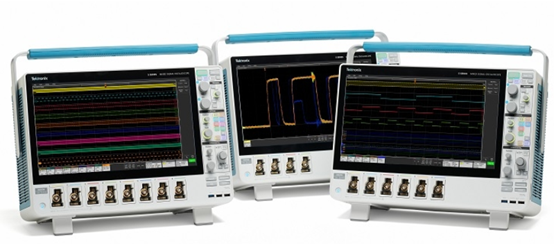

與普通示波器不同,5系列MSO提供了具有四個,六個或八個FlexChannel的型號-業內首個可重新配置的示波器輸入。默認情況下,輸入是接受所有TekVPI模擬探頭的TekVPI +連接器,但是當連接新的TLP058邏輯探頭時,輸入將轉換為8個數字通道。用戶可以根據需要添加任意數量的邏輯探頭,從而啟用8到64個數字通道。數字信號的采樣,觸發和存儲方式與模擬信號相同,從而大大簡化了比較。
最大的屏幕,電容式觸摸,高級UI
工程師喜歡示波器上的大型顯示器,而5系列MSO則配備了業界首個15.6英寸電容式觸摸高清(1920 x 1080 px)顯示器。顯示器附帶一個高級用戶界面,該界面使用戶可以直接通過顯示器上的對象訪問控件,而不必導航菜單來訪問更多菜單。結果是更快,更直觀的操作,以及更多的空間用于查看波形和關聯信號。為了增加靈活性,用戶還可以使用鼠標和傳統的前面板控件來驅動示波器。
5系列MSO不僅具有突破性的顯示和用戶界面,還具有引人注目的現代工業設計風格,并擁有醒目的新色彩和許多實用的便利功能。這款緊湊型儀器的深度不到8英寸,具有堅固的手柄,流線型且直觀的前面板(帶有指示所選波形和觸發源的LED燈環)以及可調節的支腳(可提供其他視角),從而改善了用戶體驗。
12位ADC,新的高分辨率模式=業界領先的垂直分辨率
當今的嵌入式設計要求測試設備固有地具有更低的噪聲,以允許觀察不斷縮小的信號幅度,以及查看位于大信號上的小信號的能力。5系列MSO集成了下一代前端放大器,可將噪聲比上一代示波器降低約4.5 dB。它還使用12位模數轉換器(ADC)和新的高分辨率模式,可提供業界領先的垂直分辨率(最高16位)。低噪聲和高分辨率ADC的這種結合提供了出色的有效位數(ENOB)性能。
可選的Windows操作系統
當今市場上的每個示波器都是專用示波器,或者基于Windows PC平臺,該平臺允許用戶在示波器上運行其他程序。每種方法都有其優缺點,許多實驗室都有這兩種風格,這會在用戶需要在測試平臺之間切換時導致問題。
新的5系列MSO通過提供業界第一臺可以作為專用示波器或在開放Windows配置中運行的示波器來解決該問題。用戶只需添加或刪除安裝了Windows許可證/操作系統的固態驅動器,即可在兩者之間切換。安裝SSD后,儀器會啟動Windows。卸下后,儀器將作為專用示波器啟動。無論配置如何,示波器的用戶界面都以完全相同的方式驅動。
靈活的選項,現場升級
所有5系列MSO都可以購買,也可以根據需要進行現場升級,包括任意/函數發生器(AFG),數字探針,高達125 Mpoint的擴展記錄長度,附加協議支持以及高達1 GHz的帶寬。可通過泰克服務中心升級到2 GHz。
