目的

展示如何使用MCC數據采集設備和各種軟件平臺寫入單個數字I / O位。

需要監視或控制數字狀態，并試圖了解其在各種軟件環境中的實現的目標受眾

數據采集系統開發人員。

概述

根據定義，數字信號是那些只能表示兩種狀態（例如打開或關閉）的信號。例如，警告燈點亮或熄滅，門鎖或解鎖，繼電器關閉或打開。在數值上，兩個狀態分別表示為1和0或布爾值（真和假）。與大多數硬件體系結構一樣，這些單獨的位被串聯在一起以形成字節和字，以實現更高效的數據傳輸。現代DAQ設備中使用的硬件IC就是這種情況。通常，以8位為一組提供輸入和輸出功能，并且以并行方式讀取或寫入所有8位。

在某些應用中，您可能希望完全同時控制或監視一組信號，因此請確保將這些信號分組到同一端口上。但是對于某些信號，雖然您可以將它們物理連接到同一端口，但可以決定順序讀取或寫入它們。除了逐位操作之外，MCC還提供逐位操作，可自動從您要關注的單個位中屏蔽其余位。

一個常見的問題是“我應該以多快的速度采樣我的數字輸入？”，答案始終是：足夠頻繁，這樣您就不會錯過狀態改變。請注意，數字輸入通常不是自鎖的，也不是自動檢測輸入的變化。您必須定期閱讀（輪詢）它們，然后由軟件決定當前讀數是否表示與先前讀數相比有所變化。對于輸出，由于它們是鎖存的，因此除非需要更改狀態，否則無需再次寫入端口。

盡管現實世界中的數字信號主要是單向的，但DAQ設備通常提供雙向功能，以適應更廣泛的應用。通常，DAQ設備的數字端口將作為輸入加電。您需要將DAQ設備上每個端口的方向設置（即配置）為所需方向。某些設備可按位配置，以提高靈活性。在程序開始時，每個數字端口都要進行一次配置。

對于獨立于軟件平臺的軟件速度數字輸出操作，需要執行兩個步驟：設置要輸出的端口方向，然后將值寫入端口/位。前者僅執行一次，而后者可以根據需要在整個應用程序中重復執行。

必須指定以下信息：

端口號

港口方向

數據值輸出

并返回以下信息：

錯誤代碼

以下示例顯示了如何使用Universal Library?，UL for Android?，NI LabVIEW?，DASYLab?和DAQami執行非連續掃描。

通用庫

下面的示例演示如何使用通用庫（UL）和Visual Basic首先配置然后控制數字輸出：

PortType = MccDaq.DigitalPortType.AuxPort'指定哪個數字端口

方向= MccDaq.DigitalPortDirection.DigitalOut'指定輸出方向

ULStat = DaqBoard.DConfigPort（PortType，Direction）'配置端口

BitNum = 0'指定端口中要控制的位

BitValue = 1'指定要寫入的值

ULStat = DaqBoard.DBitOut（PortType，BitNum，BitValue）'將值寫出

適用于Android的UL以下示例顯示了如何使用適用于Android和Java的UL來配置和控制數字輸出：

DigitalPortType = AUXPORT；//指定哪個數字端口

DigitalDirection = OUTPUT; //指定輸出方向

mDioDevice.dConfigPort（DigitalPortType，DigitalDirection）; //配置端口

bitNum = 0; //指定要控制端口中的哪個位

bitState = true; 指定布爾值以寫入mDioDevice.dBitOut（DigitalPortType，bitNum，bitState）; //將值寫出

NI LabVIEW

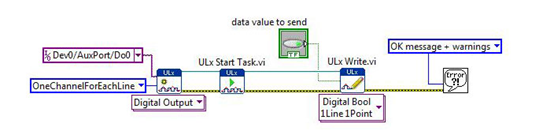

以下示例顯示了如何使用LabVIEW控制數字輸出位。下面的接線圖顯示了相關的VI和設置。此處僅將硬件設備＃0上輔助端口的第一位（Do0）配置為輸出，然后負責輸出操作員輸入的真/假值

DASYLab

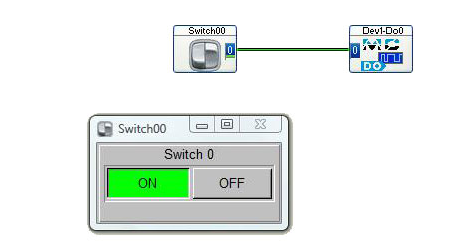

具有數字信號監視和控制功能的非程序員可以考慮使用流行的DASYLab軟件包。數字輸出模塊如下圖所示，其數據輸入連接到開關控制模塊的輸出。在運行時，操作員可以選擇打開或關閉，導致DAQ硬件的數字輸出位D0切換為1或0。

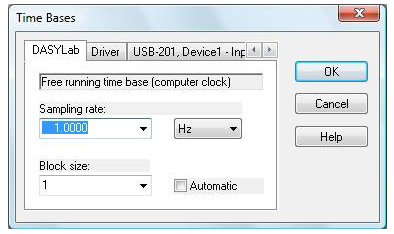

雙擊“開關”模塊，可以訪問菜單，您可以在其中指定多長時間監控一次開關位置。下面我們看到選擇了1 Hz，導致DAQ硬件上的數字輸出位D0每秒更新一次，以匹配操作員的選擇。
