目標

演示如何使用MCC數據采集設備和各種軟件平臺寫入單個數字I/O位。

預定受眾

數據采集系統開發人員需要監視或控制數字狀態，并尋求了解其在各種軟件環境中的實現。

概述

數字信號，顧名思義，是指那些只代表兩種狀態的信號，如ON或OFF。例如，一個警示燈被點燃或黑暗，一個門被鎖住或沒有鎖住，一個繼電器被關閉或打開。數值上，這兩種狀態被表示為1和0，或者布爾(true和false)。與大多數硬件體系結構一樣，這些單獨的位被連在一起形成字節和字，以便更有效地進行數據傳輸。在現代DAQ設備中使用的硬件集成電路就是如此。通常，輸入和輸出能力是以8位分組提供的，所有8位都是以并行方式讀取或寫入的。

在某些應用程序中，您需要精確地同時控制或監視一組信號，所以一定要將這些信號分組到同一個端口上。但是對于某些信號，雖然您可以將它們物理連接到同一個端口，但您可以決定按順序讀取或寫入它們。除了按端口進行操作外，MCC還提供按位操作，這些操作會自動隱藏您想要關注的各個位的剩余位。

一個常見的問題是“我應該以多快的速度采樣我的數字輸入？”，答案總是：足夠頻繁，這樣你就不會錯過狀態的變化。請注意，數字輸入通常不是自鎖存，也不會自動檢測輸入變化。你必須定期閱讀(投票)它們，這取決于你的軟件來決定當前的閱讀是否代表了對先前閱讀的改變。對于輸出，由于它們是鎖存的，除非需要更改狀態，否則不需要再次寫入端口。

雖然現實世界的數字信號主要是單向的，DAQ設備通常提供雙向的能力，以適應更廣泛的應用。通常，DAQ設備的數字端口將作為輸入啟動。您將需要為所需的方向設置(即配置)DAQ設備上每個端口的方向。為了進一步的靈活性，有些設備是位可配置的.在程序開始時，對每個數字端口進行一次配置。

對于軟件節奏的數字輸出操作，獨立于軟件平臺，需要兩個步驟：將端口的方向設置為輸出，然后將值寫入端口/位。前者只執行一次，而后者可以根據需要在整個應用程序中重復。

必須說明下列信息：

        端口號

        港口方向

        數據值到輸出

并返回以下信息：

        錯誤碼

下面的示例展示了如何使用UniversalLibrary?、用于android?的UL、NI LabVIEW?、DASYLab和DAQami執行非連續掃描。

下面的示例演示如何使用通用庫(UL)和VisualBasic首先配置數字輸出，然后控制數字輸出：

        PortType=MccDaq.DigitalPortType.AuxPort‘指定哪個數字端口

        Direct=MccDaq.DigitalPortDirection.DigitalOut‘指定輸出方向

        ULStat=DaqBoard.DConfigPort(PortType，Directions)‘配置端口

        BitNum=0‘指定要控制的端口中的哪個位

        BitValue=1‘指定要寫入的值

        ULStat=DaqBoard.DBitOut(PortType，BitNum，BitValue)‘寫出值

UL用于Android

下面的示例演示如何使用用于Android和Java的UL配置和控制數字輸出：

        DigitalPortType=AUXPORT；//指定哪個數字端口

        數字方向=輸出；//指定輸出方向

        dConfigPort(DigitalPortType，DigitalDirection)；//配置端口

        位Num=0；//指定要控制的端口中的哪個位

        bitState=true；指定寫入mDioDevice.dBitOut(DigitalPortType，bitNum，bitState)的布爾值；//將值寫入

Ni LabVIEW

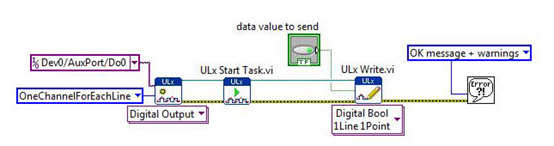

下面的示例演示如何使用LabVIEW控制數字輸出位。下面的接線圖顯示了相關的VIS和設置。這里，僅將硬件設備#0上的Auxport的第一個位(Do0)配置為輸出，然后它負責輸出操作符輸入的真/假值。

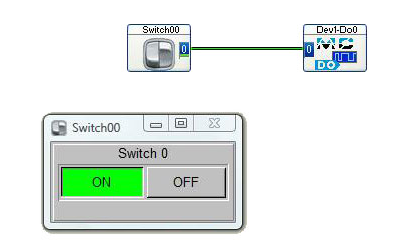

具有數字信號監控功能的非程序員可以考慮流行的DASYLab軟件包.數字輸出模塊如下所示，其數據輸入連接到開關控制模塊的輸出。在運行時，操作員可以選擇ON或OFF，從而使DAQ硬件的數字輸出位D0切換到1或0。

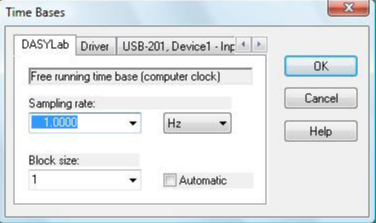

雙擊開關模塊允許您訪問一個菜單，您可以在其中指定開關位置將被監視的頻率。下面我們看到1赫茲被選擇，導致數字輸出位D0在DAQ硬件上每秒鐘更新一次，以匹配操作者的選擇。
