在校準我們的電流監測器時，我們使用了低電感精密電阻，其電阻值是用NIST可追蹤標準校準的。該電阻器由連接中心導體和同軸結構中的外環的徑向錳線構成。電阻值的大小取決于被測電流監視器的靈敏度。1，0.1和0.01歐姆的電阻是可用的，對于中間靈敏度的監視器，使用測試導體的多次匝數。

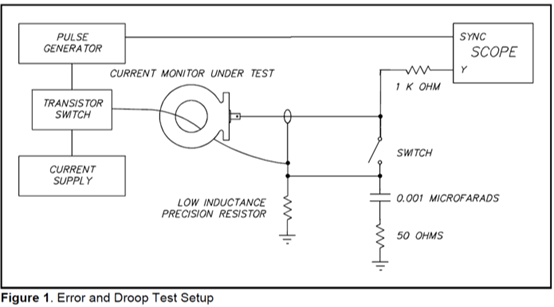

電流脈沖由由晶體管開關在脈沖發生器控制下切換的電流電源產生。脈沖電流通過電流監測器，并通過校準的低電感電阻接地.從電流監視器產生的電壓中減去電阻器的壓降，在示波器上觀察到差異信號(圖1)。此顯示器用于測量誤差和下垂。

由于電流監視器是線性的，所以不需要使用大電流脈沖。我們使用的脈沖源設置為8.0安培和0.8安培，脈寬可達1毫秒，占空比低。

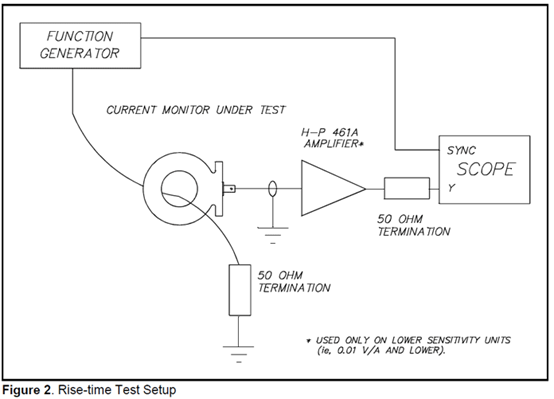

在制造周期的兩個點，所有的當前監視器都被測試上升時間的性能.測試設置如附圖所示(圖2)。

功能發生器是TektronixFG 504插件。它被設置為方波輸出，頻率約為10千赫.電流從正常輸出千斤頂是通過被測試的單位，并到50歐姆的終端。在示波器輸入端，電流監視器連接到第二在線終端.函數生成器上的同步插孔連接到作用域的觸發器輸入。使用Tektronix 2213示波器。對于低靈敏度模型，在電流監視器和終端之間使用H-P461A放大器。通常使用40分貝的設置。

測試采用了函數發生器上的可變上升時間特征.該控件的范圍設置，以及示波器的設置，是根據所測試的模型。

試驗包括設置可變上升時間控制，使方波的前緣顯示被測特定模型的說明書中給出的上升時間。超調和振鈴必須小于方波躍遷幅度的10%。

然后通過在電流監測孔中移動測試線來檢查測試線位置的影響。如果波形變化超過10%的超調和振鈴限值，則需要進行校正工作。
