電機安裝人員和設計工程師可以使用我們最新的非接觸式電流探頭，更有效地應對由變頻驅動器引起的高頻（hf）共模電流。

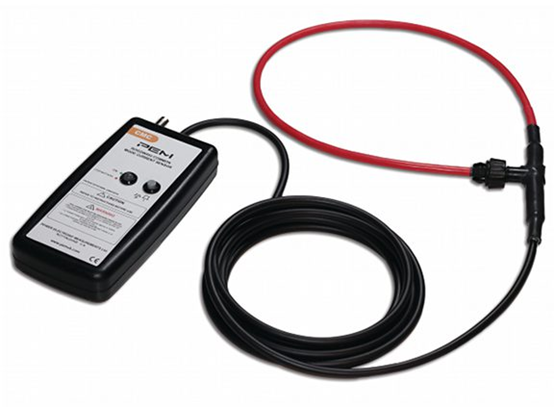

新的CMC系列電流探頭使用Rogowski技術，使工程師能夠評估hf共模電流所構成的威脅的嚴重程度，該共模電流會損壞電機軸承并干擾附近的電氣設備。當前的測量值可以幫助確定合適的糾正措施，例如安裝電刷，絕緣軸承或扼流圈，并通過進一步的測量來評估所選補救措施的有效性。

屏蔽線圈具有出色的抗電壓干擾能力和低頻（-3dB）帶寬，可衰減不想要的50 / 60Hz磁場，同時最大程度地提高了高頻洗臉模式電流的測量SNR。線圈尺寸從300到1000mm，如有需要，甚至更長，使其非常適合與多種電機軸一起使用。即使線圈周長為1000mm，CMC探頭也可以實現> 10MHz的高頻（-3dB）。

Rogowski探頭，用于測量VSD中的HF共模電流

用于控制交流電動機的變頻驅動器（VSD）會產生較大的高頻電壓，可能會出現在機器軸上。這些電壓是PWM電壓電容耦合的結果。軸上的電壓可能足以使電弧電流流過電動機軸承并流到地面。

放電電流會導致軸承滾道表面發熱甚至熔化。軸承電流引起的損壞會導致電動機驅動器過早失效，并導致昂貴的維護和停機時間。

PEM開發了一種靈活的，可彎曲的電流探頭，用于測量這些高頻共模電流，這些電流通過大型交流驅動系統中的軸承流經電動機并流到地面。該探頭是我們非常成功的，行業領先的CWT Rogowski電流傳感器系列的改良版。

CMC是用于識別大型電機驅動器中共模電流的存在和嚴重性的重要工具。它是為具有AC驅動系統知識的經驗豐富的人員設計的。一旦確定，CMC將為工程師提供參考測量，該參考測量可用于評估為減輕軸承電流而采取的措施的有效性。

該探頭提供三種靈敏度等級，可測量高達37.5A，75A或150A峰值的軸承電流。通過提供的BNC輸出連接到示波器輸入時，檢測到的峰值電流對應于最大輸出電壓±7.5V。
