電流探頭不是真正的電流傳感器

電流探針實際上不是電流傳感器，因為它不響應直流電。電流探頭設計用于感測和積分電流的一階導數，或更準確地說，是與被測量電流相關的磁場。電流探頭是一個自集成的I點傳感器。

相反，傳感器可以稱為電流傳感器，因為它被設計為感測與被測量電流相關的磁場的一階導數。換句話說，輸出與孔徑電流的時間變化率成比例。

電流探頭v I點傳感器

電流探針實際上不是電流傳感器，因為它不響應直流電。電流探頭設計用于感測和積分電流的一階導數，或更準確地說，是與被測量電流相關的磁場。電流探頭是一個自集成的I點傳感器。

相反，I點傳感器可以  正確地稱為電流傳感器，因為它被設計為感測與被測量電流相關的磁場的一階導數。換句話說，輸出與孔徑電流的時間變化率成比例。

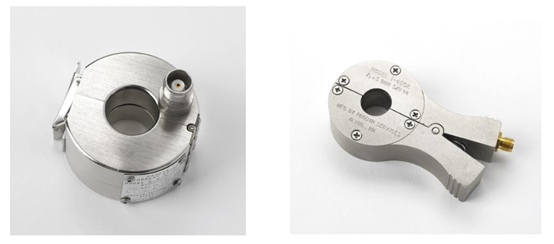

Prodyn電流鉗I-075-1B

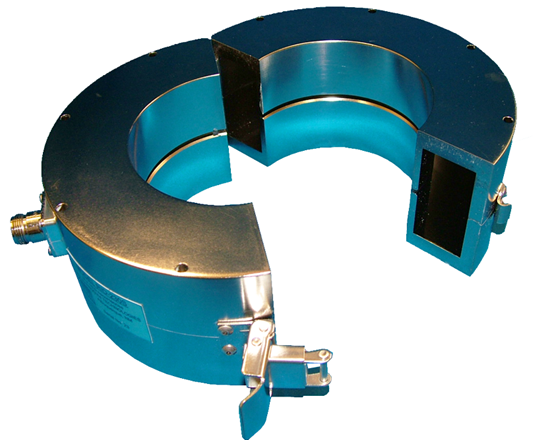

Prodyn電流鉗I-400

電流探針實際上不是電流傳感器，因為它不響應直流電（對于該電流，I =點和關聯的B-dot = 0）。電流探頭設計用于感測和積分電流的一階導數，或更準確地說，是與被測量電流相關的磁場。電流探頭是自集成的I點傳感器

相反，I點傳感器可以  正確地稱為電流傳感器，因為它被設計為感測與被測量電流相關的磁場的一階導數。

智能點傳感器

I點傳感器的靈敏度完全取決于其物理尺寸。由于尺寸不會隨時間變化，因此不需要校準。I點傳感器的標準靈敏度范圍為0.5nH至10nH，如果需要，可以提供更大的范圍。這些傳感器的上升時間范圍為0.17nH至1.8nH，對應于190MHz至2GHz的較高3dB頻率。這些傳感器的寬輸出電壓范圍（5mV至5kV）和差分模式使它們能夠滿足多種測量要求。

I點傳感器的電壓輸出受到傳感器關鍵點（例如連接器或間隙連接）處的隔離電壓的限制。對于大多數Prodyn I點，極限值為5kV差分和對地2.5kV。

PPM Test提供RID-200系列I點和ID-10B。

電流探頭

I點傳感器的輸出電壓是被檢測電流頻率的線性函數，而電流探頭的輸出電壓在其可用帶寬內與頻率無關。實際上，有用帶寬定義為輸出電壓與頻率無關的頻率范圍-理論下限為過渡頻率。

電流探頭就是電流互感器：測得的電流流過一匝的初級“繞組”，信號電流流過N匝的次級繞組。電流探頭的靈敏度（傳輸阻抗Zt）取決于次級繞組的匝數（N）和次級繞組的負載阻抗（通常為50Ω電纜），可將其與內部電阻器并聯以進行調節傳輸阻抗。

電流探針的性能受到探針關鍵點（例如連接器或內部分流電阻）處的隔離電壓，鐵芯中的感應飽和以及繞組中的電阻發熱的限制。在沒有內部電阻的情況下，隔離電壓將輸出電壓限制為2000V；在具有內部電阻的情況下，隔離電壓將輸出電壓限制為400V。感應飽和度限制了測得的電流和可應用它的時間間隔。

I點的輸出

V?ü? = 中號 d一世d?

其中M =傳感器互感（H），I =通過光圈的總電流（A）

電流探頭的輸出

V?ü? = ?? X 一世s??s?d

Zt =傳輸阻抗

使用哪個傳感器？

傳感器的選擇取決于以下內容：

靈敏度

帶寬

信號處理

功率和電壓限制。

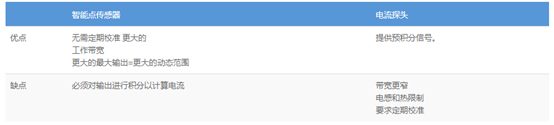

對比圖
