實際中，往往被測電流的范圍很寬。現拿電爐變壓器舉例，其為專門用于電弧爐冶煉的特種變壓器，它將電網中的高壓小流量電轉化為適合電爐生產的低壓大電流電，通過短網、石墨電極將變壓器二次側低壓大電流電輸送到電爐，所以其二次端輸出為低電壓、大電流，同時具有20%的過載容量，一般在幾安培到幾萬安培之間。而且，在煉鋼過程中，我們需要在不同熔煉階段調節控制電弧爐的輸入功率，就要求分辨率達到十個安培、幾個安培甚至更高，這對測量的靈敏度也提出了更高的要求。下面我們一起看下羅氏線圈測量邏輯系統框圖，如圖1 所示，由以下幾部分組成：①羅氏線圈；②可編程增益放大器；③積分器；④單片機；⑤顯示/ 通訊接口。

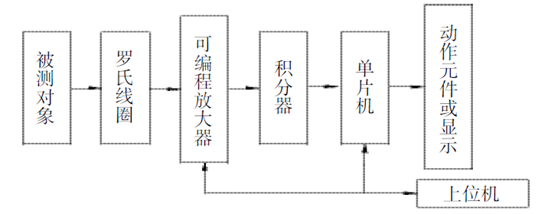

圖1 羅氏線圈測量系統框圖

當被測交流電流通過羅氏線圈時感應出電勢信號，該電勢信號先通過可編程增益放大器放大，再通過積分器調整后即可得到與一次電流成正比的輸出電壓，然后送至單片機輸入端，經過A/D 轉換后，經分析處理后通過輸出轉換電路驅動執行元件，同時通過顯示電路發回顯示各種電氣參數。羅氏線圈電流傳感器預留了通訊接口，可與上位機通訊，接受指令并且發送電氣參數。

測量過程可分為以下幾步：

（1）羅氏線圈采集信號，將收集到的電流模擬量轉換成按公式（2）的電動勢信號輸出；

（2）利用放大器將羅氏線圈輸出的電動勢信號進行放大。因?yàn)閺牧_氏線圈感應出的信號可能相當微弱，為實現更高精度的測量則通過放大器放大從線圈感應出來的信號電壓。

（3）對羅氏線圈的輸出進行積分后還原出被測電流波形，積分后得到與被測電流成線性關系的交變電壓信號。

（4）輸出信號進行A/D 轉換和軟件處理后送到數碼顯示，以及給出分合閘指令控制動作元件。
