常見的差分探頭中有一類是針對低壓信號的，在高速的數字電路中這種差分信號比較常見，這一類差分探頭的測量電壓常見的幅值是±8V，帶寬一般在1GHz以上；另一類是專門針對高壓測量的，測量電壓高達上KV，在開關電源測量中這種差分信號比較常見，這類差分探頭叫高壓差分探頭，測量電壓一般在KV級別，帶寬在20MHz—100MHz范圍內比較常見。

高壓差分放大原理是指一對信號同時輸入到放大電路中，然后相減，得到原始信號。差分放大器是由兩個參數特性相同的晶體管用直接耦合方式構成的放大器。若兩個輸入端上分別輸入大小相同且相位相同的信號時，輸出為零，從而zd克服零點漂移。

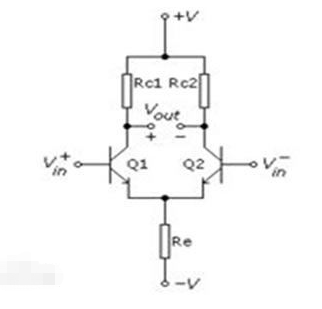

下圖為基本差分放大器電路圖，該圖未顯示偏置參數。如圖所示，Q1、Q2為參數相同的三極管。信號從Q1、Q2的基極同時輸入，由集電極輸出。得到的信號就是差分放大后的信號。

差分探頭差分信號放大原理圖：

高壓差分探頭

電壓限制以最小的DC+Peak AC 和有效值為準；當電池電壓不夠時，探頭前面板的指示燈回會自動熄滅；

機體內配備有可充電電池組，電池可工作6個小時以上,充電只需2小時；

充電器的工作電壓：220V±10%（50Hz或60Hz）；

充電器在充電時，指示燈為紅色，充滿或未接為綠色；

探頭可以在工作時同時充電。工作時充電，信號輸出上會增加噪聲，在對信號測量精度要求高的情況下建議在不充電的情況下使用探頭,探頭的信號指標答均指在非充電時。

總結

高壓差分探頭差分放大原理是指一對信號同時輸入到放大電路中，然后相減，得到原始信號。差分放大器是由兩個參數特性相同的晶體管用直接耦合方式構成的放大器。若兩個輸入端上分別輸入大小相同且相位相同的信號時，輸出為零，從而克服零點漂移。
