上一篇講了檢測電阻或分流器：基于歐姆定律，這一篇主講夾合式電流探頭 - 交流電流互感器或混合霍爾效應傳感器/交流電流互感器。

夾合式電流探頭

另一種常見電流探頭類型是磁芯電流探頭，或夾合式電流探頭。這是一種間接電流檢測技術，探頭夾住帶電流的電線或導體周圍，以實現非接觸性電流測量。探頭的輸出端會產生與測量的電流振幅成正比的電壓信號。從而實現無創測定或隔離測量，過程中探頭不會與待測設備進行電氣連接。夾合式電流探頭有交流和交流/直流版，并且有各種電流轉換換算系數可用。電流探頭被設計用于感應導體周圍電磁場強度，并將其轉為對應的電壓以供示波器測量。

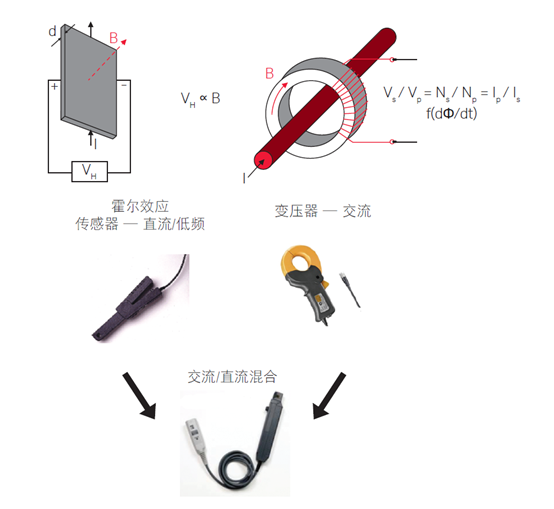

在最常見的夾合式電流探頭內采用了兩種傳感器技術。一種是測量直流或低頻信號的霍爾效應傳感器。霍爾效應傳感器是一種根據磁場變化輸出電壓的換能器。另一項常見技術是使用電流互感器。互感器核心內的交流電流在核心內產生磁場，然后在第二繞組電路中引出電流，并被饋送至測量儀。第二繞組將帶有與通過主要繞組電流成正比的感應電壓。此技術僅可用于測量交流電流。

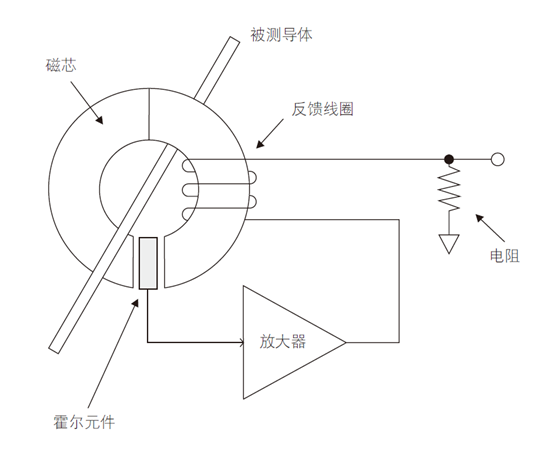

一種混合的交流/直流電流探頭，整合了霍爾效應傳感器和測量交流直流電流的電流互感器。

另一種常見的技術是混合交流/直流電流探頭，在一個探頭內整合了用于測量直流和低頻內容的霍爾效應傳感器元件以及測量交流的電流互感器。

大多數夾合式電流探頭常用的一種技術是交流/直流混合電流探頭，它集成了霍爾效應傳感器和電流互感器。

優點

– 探頭和待測設備之間的電流隔離。

– 它們可以放置在電流路徑上的任意位置，而不會切斷電路。

– 插入阻抗較低。

限制

– 消磁和偏移誤差消除 - 為了進行精確測量，需要偶爾對探頭進行消磁，并在消磁后補償探頭

上保留的任何直流偏移。

– 高價格：霍爾效應傳感器是最貴的電流傳感器之一
