通過對大電流測量傳感器的分析, 提出羅氏線圈設計原則, 設計出雷電流傳感器線圈,并對線圈的輸出特性的實際測量, 驗證設計結果的正確性。

雷電流傳感器作為變電站雷擊在線監測的主要組成部分, 它性能的好壞將直接影響著系統的測量精度, 甚至決定著系統功能能否實現。以被測電流所建立的磁場為基礎的羅氏線圈是一種特殊結構的空心線圈, 不含鐵芯, 與電阻分流器相比, 羅氏線圈它具有以下顯著優點:

測量線圈本身與被測電流回路沒有直接的電的聯系, 而是通過電磁場耦合, 因此與主回路有著良好的電氣絕緣;

由于沒有鐵芯飽和問題, 測量范圍寬, 同樣的繞組, 電流測量范圍可以從幾A 到數百kA;頻率范圍寬, 一般可設計到0. 1~ 100 MH z以上, 特殊的可設計到2 000MH z的帶寬, 線圈自身的上升時間可做得很小(如ns數量級) ;易于以數字量輸出, 實現測量數字化、網絡化和自動化。

在現代測量、控制與保護裝置中, 以計算機為核心的傳感設備不斷淘汰那些不容易與電腦通信的傳感器, 已是不可逆轉的趨勢; 作為大電流現場測量用傳感器的羅氏線圈, 具有低功率輸出、結構簡單、線性良好等優良特性, 在許多大電流測量場合下, 它都是傳感器件的優選。

線圈的分布參數對測量的影響

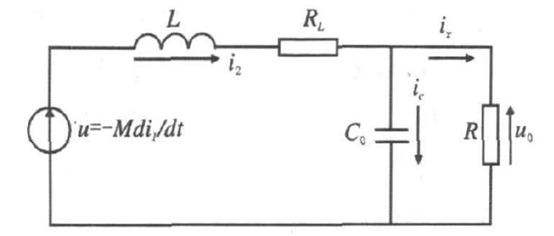

羅氏線圈是基于電磁感應定律實現對電流的測量的, 電阻采樣的線圈等效電路如圖1所示。圖中M 為線圈與置于線圈中間的載流導體之間的互感,L、RL、C 0 分別為線圈的自感、內阻和雜散電容, R 為采樣電阻。

圖1 電阻采樣的羅氏線圈等效電路圖

由等效電路得羅氏線圈的傳遞函數為:

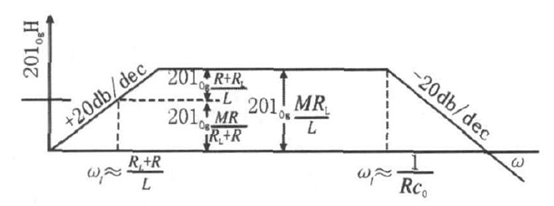

工作在自積分狀態下的羅氏線圈的幅頻特性曲線如圖2所示。

考慮到對傳遞函數進行近視化簡。從圖2可見, 曲線的截止頻率為與

圖2??羅氏線圈的幅頻特性曲線它們之間存在一段與頻率無關的區域。R、RL 和C0越小, L 越大, 系統的下限截止頻率越小,上限截止頻率越大, 此工作頻帶區域越寬。因此, 如何減小線圈的內阻RL 和雜散電容C0、增大線圈的互感L , 是設計積分器的關鍵。

羅氏線圈的設計

 雷電流波形按現行標準規定取2. 6 /50的斜角波。對變電站直擊雷造成的?反擊#情況和繞擊情況進行ATP - EMTP 仿真計算。經計算表明: 考慮

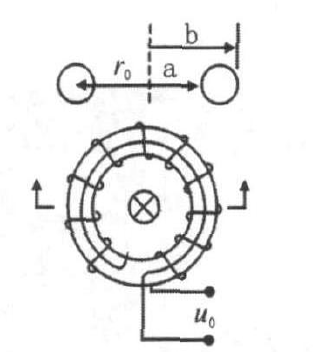

到系統遭受大電流雷擊的概率較小(超過200 kA的概率為0. 5% ) , 雷擊時各監測支路電流幅值在1~100之間變化; 電流的波頭、波尾時間分別在1~ 20??s、10~ 500 ??s范圍內變化, 通過對1 /10 ??s和20/500 ??s兩種電流波形進行快速傅立葉變換得出被測電流的高頻分量主要在700H z~ 1 610H z之間,設計的羅氏線圈必須滿足此幅值和頻率要求。羅氏線圈的結構示意圖如下圖3所示。為了便于加工和現場安裝, 線圈骨架在設計中選用了圓形截面的半圓環形結構。線圈的設計包括圓環的內外半徑a、b, 繞線的線徑d, 繞線匝數N, 和取樣電阻R 。

圖3羅氏線圈的結構示意圖

線匝截面的直徑遠小于線圈骨架的平均半徑時, 由考慮磁場梯度計算出的線圈的總磁通量和認為截面上的磁場強度處處相等計算的結果基本一致。為了使線匝截面上的磁場強度趨于處處相等,盡量減少對一次載流導線的位置要求, 通常取骨架截面的直徑和骨架內半徑的比值在1 /6左右, 即骨架的內外半徑之比在1. 2左右。設計中內外半徑取值按b = ( 1. 2 ~ 1. 3) a的關系確定。

根據以上對a, b 的選擇, 線匝截面上的磁場強度可近似于處處相等。這時由安培環路定理可得線圈的互感和自感

由上式可以看出L 與N 的二次方成正比, RL 與N 成正比與線徑d的平方成反比, 所以將N 和d取得盡可能大一些有利于滿足自積條件

同時可以降低線圈的下限截止頻率提

高線圈的測量帶寬△f。

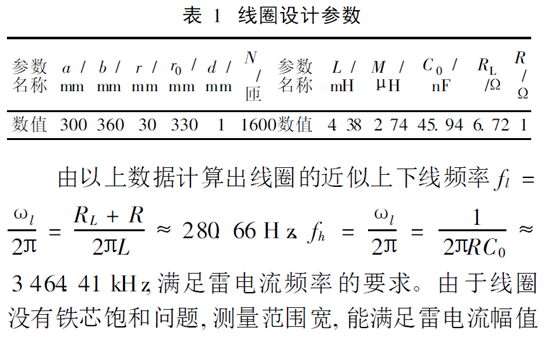

對于信號電阻R 阻值的選擇而言, 為滿足L> > RL + R 的條件, R 值應選的小些, 但R 值太小,將會影響到線圈的靈敏度, 使得羅氏線圈的輸出電壓信號太小, 帶來測量誤差。因此, R 大小的選擇應兼顧這兩方面的要求, 一般與RL 同數量級。根據實際尺寸和靈敏度要求, 并滿足線圈的自積條件下計算出的線圈的參數見表1。

由于線圈沒有鐵芯飽和問題, 測量范圍寬, 能滿足雷電流幅值的要求。另外, 在取樣電阻兩端加TVS管起保護作用,把線圈放在鐵盒內屏蔽起來, 以減小外界磁場的干擾, 抑制雜散磁場進入線圈。

測量結果

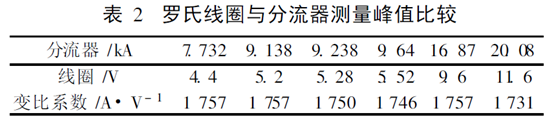

 為測試線圈的靈敏度和線性度, 用設計的線圈和經過校準的圓管式分流器測量相同沖擊電流波,以示比較。峰值數據如表2所示, 測試波形如圖4所示。

從上表的試驗結果可以看出: 線圈的變比系數大于理論上的1 600, 但是測量不同的電流等級變比系數近似相同, 即測量電壓與輸入電流近似是一個

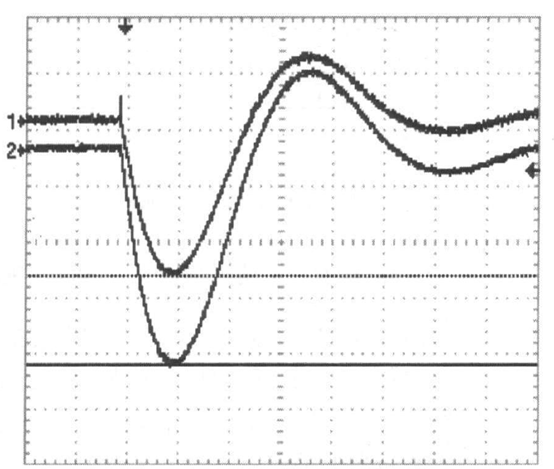

線性關系。平均變比系數為1 750 A /V, 如果取這個平均變比系數作為線圈的變比, 則此線圈的最大誤差為。線圈的靈敏度為如圖4所示, 1為羅氏線圈測量波形, 2 為分流器電流波形。從羅氏線圈和分流器的波形比較來看, 線圈的設計參數能較好的滿足被測電流信號的頻帶寬度的要求, 保證輸出信號沒有失真。另外線圈的屏蔽干擾等措施也基本達到設計的目的, 輸出信號中沒有高頻振蕩現象, 起始點有毛刺, 是由于線圈出口處的寄生電容導致的。

圖 羅氏線圈沖擊電流測試波形

結論

 上文提出了測量雷電流的羅氏線圈的設計原則, 根據實際安裝的需要, 提出了線圈的設計方法和結構, 該系統有很寬的測量頻帶與幅值。對線圈的輸出特性的實際測量, 驗證設計結果的正確性。本文所設計的線圈能夠測量波形在1 /10 s和20 /500s范圍內, 幅值在3~ 150 kA 之間變化雷電流, 線圈輸出靈敏度為0. 571 V /kA。
