柔性羅氏線圈的便攜式高壓電纜接地電流智能監測裝置設計

隨著智能電網的普及，高壓電纜接地電流在線監測裝置得到了迅速發展，其中一些關鍵問題如傳感器、靈敏度、精度、通信方式等都得到了很好的解決。但目前在實際高壓電纜運維工作中，需要的是既能在巡檢時實時顯示電流量大小，又能在重點線路進行較長一段時間的在線監測，實時診斷電纜狀態的監測裝置。基于此，嘗試設計了一種新型便攜式高壓電纜接地電流智能監測裝置，以彌補傳統電流監測設備的缺陷，不斷提升電流監測的智能化水平，增強電網的運維效率。

設計思路

傳統的在線監測裝置現場施工復雜，缺少現場就地顯示，不便攜帶且取電方式較為復雜，這直接降低了電網的智能化程度。因此，本設計要解決的技術問題如下：提供一種基于柔性羅氏線圈的便攜式高壓電纜接地電流智能監測裝置，將高壓電纜接地電流在線監測裝置和現場運維使用的接地電流檢測儀的功能結合，使得裝置既能夠實現在線監測功能，又具有便攜儀表功能。本次設計的基本思路如下：

（1）設計一種接地電流監測裝置，包含中央處理器、羅氏線圈、通用異步收發傳輸器，柔性羅氏線圈通過通用異步收發傳輸器連接中央處理器進行接地電流感應信號傳輸。

（2）電流監測裝置包括4個模塊：

1）無線通信模塊。無線通信模塊與中央處理器電連接，將無線通信模塊集成到設備中，能夠實現在重點電纜階段性在線監測，同時把采集數據上傳到綜合監控平臺，實現對高壓電纜的重癥監護。

2）電池電源模塊。電池電源模塊為大容量鋰電池模塊，可以為設備至少供電一個月，采用低功耗處理裝置和大容量電池模塊，可以解決傳統監測設備取電限制，能適應各種監測環境。

3）存儲模塊。存儲模塊為大容量高速率存儲模塊，采用的存儲模塊具有存儲速度快和大容量的特點，可以滿足日常運維數據存儲和上傳功能，同時在現場無限網絡信號弱時可以先存儲，信號好時上傳或導出。

4）就地顯示模塊。就地顯示模塊為LCD顯示模塊，能夠實時顯示監測結果，顯示報警、提示操作等功能。

1.2 設計目標

本次設計要達到如下目標：采用羅氏線圈為輕便大口徑柔性傳感器，既便于安裝又便于攜帶，同時能夠適應各種電纜直徑，將感應信號傳輸?shù)街醒胩幚砥鳎瑢崿F(xiàn)對高壓電纜接地電流的采集。將高壓電纜接地電流在線監測裝置和現場運維使用的接地電流檢測儀的功能結合，這樣在現場運維遇到異常后還可以建立階段性重癥監護系統，改善電網運維效率和運維效果。

2 設計圖紙與說明

2.1 設計結構圖與說明

為詳細說明本實用新型的技術內容、所實現目的及效果以下結合實施方式并配合附圖予以說明。如圖1所示，該接地電流監測裝置包含中央處理器、羅氏線圈、通用異步收發傳輸器，柔性羅氏線圈通過通用異步收發傳輸器連接中央處理器進行接地電流感應信號傳輸。

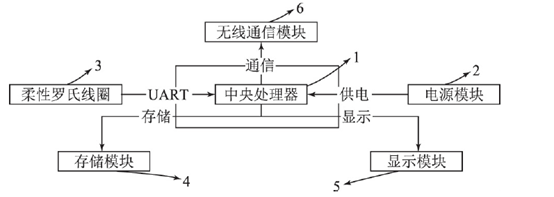

圖1 接地電流監測裝置結構示意圖

設計實例圖與說明

該高壓電纜接地電流采集裝置具有便攜、可就地顯示、可階段性在線監測的功能，具體設計實例如圖2所示。

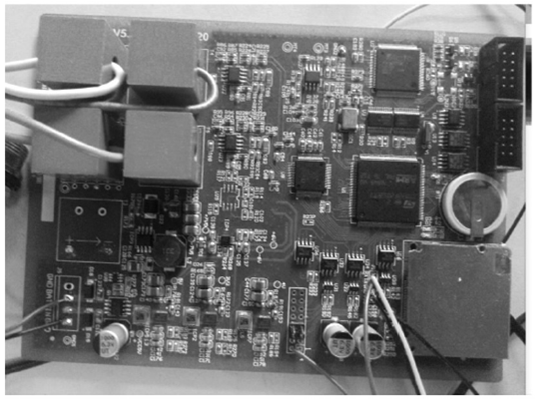

圖2 便攜式高壓電纜接地電流智能監測裝置實物設計

如圖1、圖2所示，監測裝置包括中央處理器1和柔性羅氏線圈3，柔性羅氏線圈3與中央處理器1電連接。柔性羅氏線圈3為大口徑、高量程、柔性羅氏線圈，并且柔性羅氏線圈3通過通用異步收發傳輸器（UART）與中央處理器1電連接。

（1）無線通信模塊。本實例中無線通信模塊6與中央處理器1電連接，并且無線通信模塊6還與數據處理中心通信連接，用于實時向數據處理中心傳輸監測數據。

（2）電池電源模塊。接地電流監測裝置還包括電源模塊2，本實例中電源模塊2與中央處理器1電連接，可提供大容量電池，實現階段性在線監測功能。

（3）存儲模塊與就地顯示模塊。本實例中接地電流監測裝置還包括存儲模塊4和顯示模塊5存儲模塊4提供檢測或監測數據存儲功能，實現運維檢測數據實時上傳數據中心，并可在通信信號弱時存儲，信號恢復時上傳；顯示模塊5可實時顯示監測結果和診斷結果。

設計測試結果

為了檢驗該電流智能監測裝置的實際效果，選擇10 A環境作為測試條件，測試結果如圖3所示。

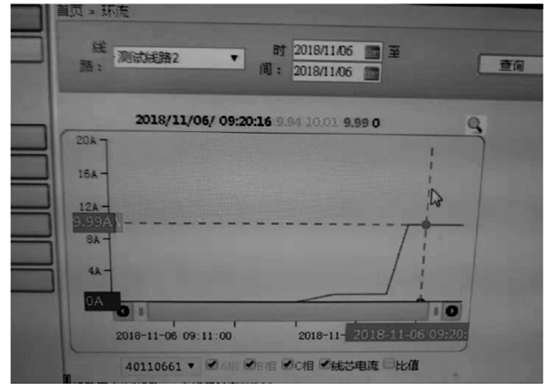

圖3 10 A測試波形圖

從圖3所反映的測試結果來看，本次實用新型設計提供的一種高壓電纜接地電流監測裝置，能夠實現就地顯示、現場運維和階段性在線監測功能，具有電流采集，液晶顯示，不間斷式供電，無線數據傳輸，監測數據能夠長期存儲、管理和綜合分析，便于攜帶等優點，并能以數值、圖形、表格、曲線等形式顯示和描述，反映接地電流的變化趨勢，并且輕便易安裝，達到了預期的設計目標。
