在工程實踐中，給定的通電導線截面存在各種形狀，測量得到的霍爾電壓VH 推算出的導線電流與實際導線電流存在很大差別，因此對傳統的霍爾電流傳感器來說，無法完成對這類導線的電流測量。本文提出優化設計的傳感器，則可以在一定的誤差范圍內測量此類導線電流。下面以截面為一長方形的導線為列，通過計算對比，可以得出優化設計后霍爾傳感器的測量?jī)?yōu)越性。

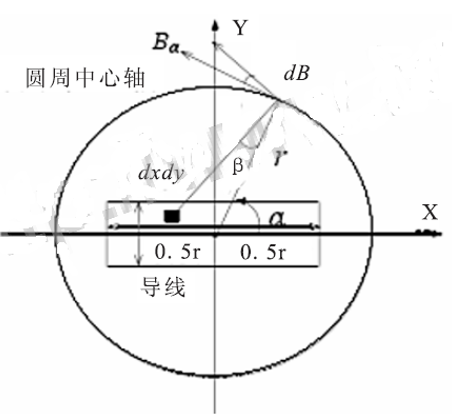

如圖1，為一截面為0.5 r*1.5 r 的矩形導線，導線的中心軸與霍爾元件所在線圈的中心軸重合。計算分別計算線圈中存在1、2、4 個霍爾元件的傳感系數，評估載流導線截面由圓形變?yōu)榫匦螌?duì)測量結果的影響程度。

圖1 霍爾傳感器對截面為矩形的導線測量示意圖

圖中0.5r×1.5r 矩形導線在半徑為 r 的圓周上產生的磁場沿圓周切線方向磁感應強度為B ,該點位置至圓心所在直線與橫軸正半軸夾角為α ,基本推導公式為：

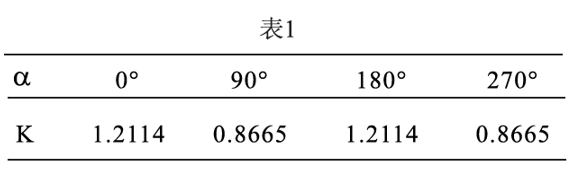

分別計算出當線圈中存在1、2、4 個霍爾元件時的系數k ， 假設其霍爾元件的放置角度α=0°; α1=0°、α2=180°；α1=0°、α2=90°、α3=180°、α4=270°。計算結果如下表：

即只有一個霍爾元件的霍爾電流傳感器的測量誤差為21.14%，有兩個霍爾電流傳感器的測量誤差為21.24%，而存在四個霍爾元件的傳感器測量誤差為3.9%。通過對比可以得出結論，當有霍爾傳感器中對稱安放四個霍爾元件時，在誤差允許的范圍內，可以實現流過不同截面的導線電流的測量。
