選自制的小電容作為標定負載，電壓探頭測量位置固定在高壓端不變，電流探頭測量點分別置于負載高壓端和接地端，利用上述方法得到φsysphas的頻響曲線(見圖1)。2 條曲線的變化規律基本相同，不同的是在中高頻段，電流探頭放置高壓端時的φsysphas大于電流探頭放置低壓端時的φsysphas，且它們的差值隨著頻率增加逐漸增加?？赡茉蚴请S著頻率的增加，電磁信號對電流探頭的干擾增強。為了減小雜散電容、雜散電感、電阻的影響，提高φsysphas可信度和放電射頻功率的測量精確度，放電(測量)電路和標定電路完全相同，即需對功率測量系統進行原位標定。

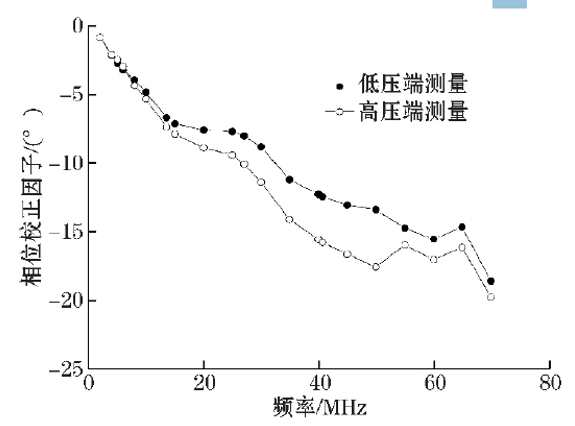

圖1 電流探頭在高壓、低壓端時，相位校正因子的頻響曲線
