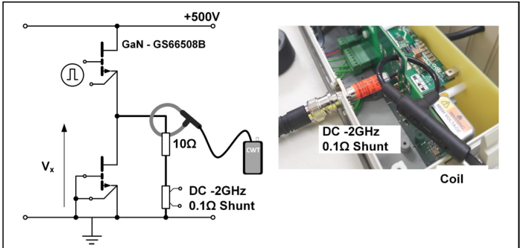

為了實現與最快的Si和SiC開關類似的快速開關時間和電壓變化率(dV/dt),PEM開發了一種測試裝置,使用GaN半導體開關產生50A峰值電流,上升時間為12ns,見圖1。
CWTMini50HF 3/B/1/100/2探頭(靈敏度為10mV/A,(-3dB)50MHz)在存在40V/ns的緊密耦合電壓瞬態的情況下測量電流。參考裝置是接地電位下的直流至2GHz分流器。、

圖1。快速切換電路

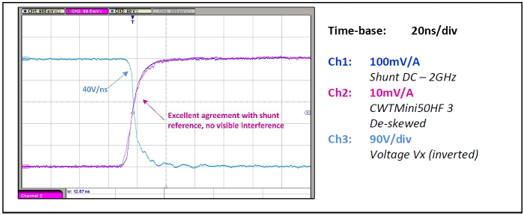

圖2。顯示了在沒有來自電壓瞬態的明顯干擾的情況下的去偏斜(延遲補償)測量。該示波器的模擬帶寬為1 GHz。

圖2。用局部dV/dt 40V/ns測量12ns/50A電流瞬態
