1 高頻電流測量

當測量頻率高于 1MHz 的電流時，測量設置對于測量精度來說變得尤為重要。

從電流傳感器的角度來看，電流場盡可能對稱非常重要，以獲得最高的測量精度。

1. 母線必須位于電流傳感器的中心

2. 電流返回路徑必須盡可能對稱

理想情況下，可以說電流路徑應該看起來像同軸電纜，以中心母線為核心

而返回電流路徑為圍繞中心母線的外屏蔽。這種設置在使用電流傳感器的大電流下是不切實際的，因此建議使用兩個更簡單的設置。

對于高達 2 MHz 的設置，為了獲得最佳精度，建議使用至少兩個對稱返回路徑 - 參見

使用 Danisense DT 系列的示例圖 1-1。

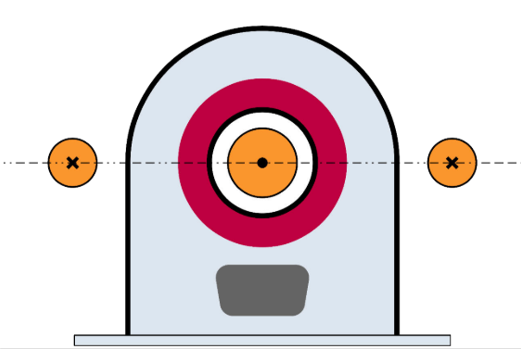

圖 1-1 兩個對稱的返回路徑（? 標記進入視野的電流方向，X 標記離開視野的電流方向）

為了獲得最佳精度，對于高達 10 MHz 的設置，建議使用至少四條對稱返回路徑 - 參見使用 Danisense DW 系列的示例圖 1-2。

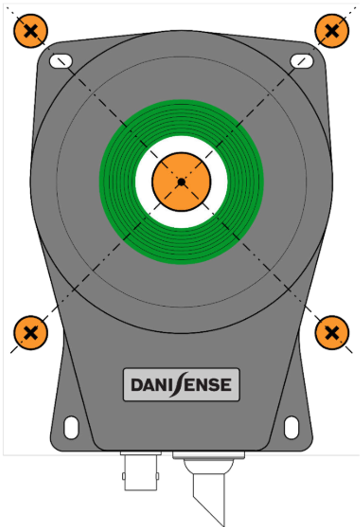

圖 1-2 四條對稱的返回路徑（? 標記進入視野的電流方向，X 標記離開視野的電流方向）
