帶通頻率濾波器是在選定頻率之間傳遞信號的濾波器。帶通濾波器應用如圖3所示。在這種情況下，兩個截止頻率（f 1 和 f 2 ）之間的頻率帶受到影響。如圖所示，帶通濾波器通過其通帶內的信號頻率中間范圍，并阻擋通帶上方和下方的信號頻率。

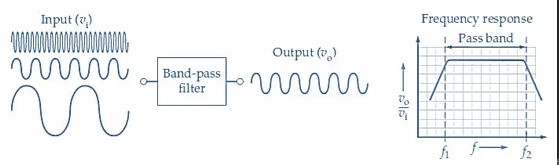

圖1.帶通濾波器的波形和頻率響應。圖片由 Amna Ahmad 提供

諧振可用于允許將一個頻段的頻率傳遞到負載。最簡單的電路是串聯諧振電路和并聯諧振電路。帶通濾波器通常用于通信應用中，用于調諧頻段。

在串聯諧振電路中，電容在諧振頻率以下具有高電抗，電感在諧振頻率以下具有低電抗。在諧振頻率以上，電容具有低電抗，而電感具有高電抗。在諧振頻率下，感抗等于容抗，最大電流通過負載電阻。使用帶通濾波器，傳遞到負載的頻帶包括曲線半功率點之間的頻帶。

使用與負載并聯的并聯諧振電路可以獲得相同的帶通電路。低于諧振頻率時，感抗低，電流旁路負載。高于諧振頻率時，容抗較低，并分流負載周圍的電流。在諧振頻率下，并聯電路的阻抗達到最大值，導致流向負載的最大電流。當電容或感抗等于零時，電阻會限制電路中的電流。帶通濾波器用于再現立體聲揚聲器中的音頻。典型的立體聲揚聲器系統有三種揚聲器：小型（高音揚聲器）、中型揚聲器和大型揚聲器（低音揚聲器）。分頻網絡是帶通濾波器的布置，用于將適當的信號路由到適當的揚聲器。
