1安裝說明

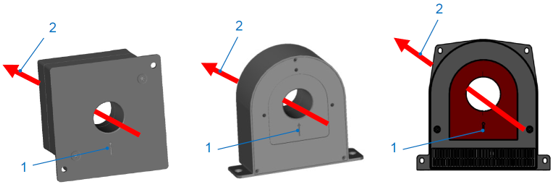

1.1正電流:每個傳感器在外殼背面都標(biāo)有一個正電流方向的浮雕箭頭,如下所示。請遵守電流指示,以確保輸出信號與輸入信號同相。

1.箭頭符號
2.正電流
1.2緊固扭矩:該裝置適用于不同的固定配置。使用為此目的設(shè)計的安裝板。
請遵守下面所示的緊固扭矩,以免損壞設(shè)備。
DS系列 Da系列
基板安裝 背面面板安裝

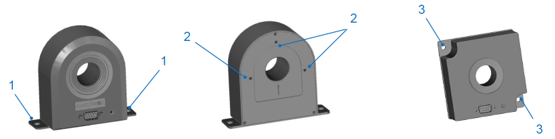

1.2孔6.5mm,適用于2 x M5鋼制螺釘/6N.m
2.3個螺紋孔Φ4.0 x6H,用于3 x M4鋼制螺釘/4N.m
3.2個孔5.5mm,用于2個xM5鋼制螺釘/4.4N.m
DM系列

底板和垂直安裝

DL系列
基板安裝
底板和垂直安裝

基板安裝

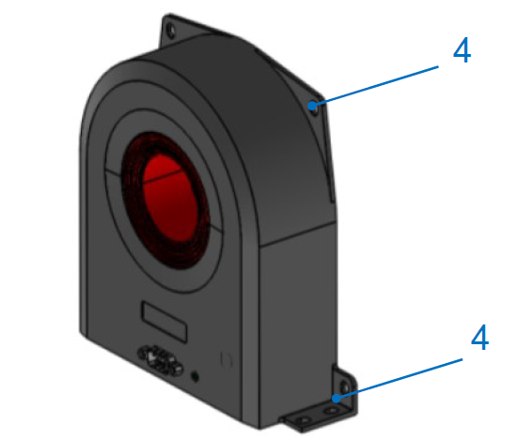

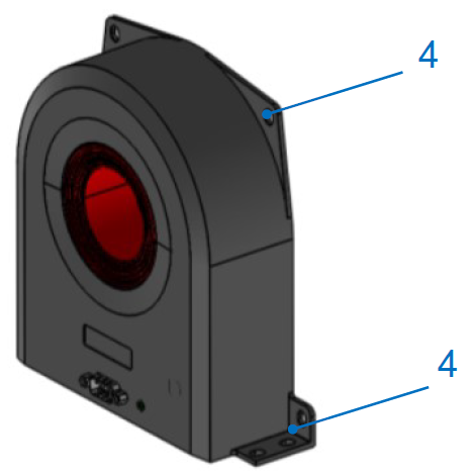

4.4個孔φ6.0 x11 mm,用于4 x M5鋼制螺釘/6N.m

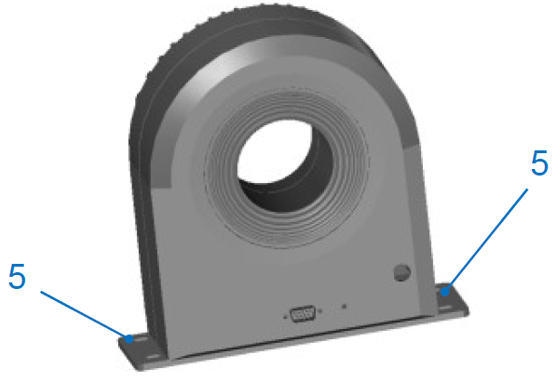

5.4個Φ5.5 x11 mm的孔,用于4 x M5鋼制螺釘/6N。m
