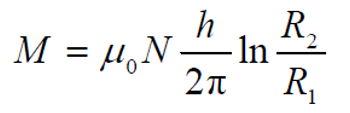

在外界環境條件不變時，空心線圈的互感系數不發生變化為一固定值，且其輸出電壓與之成正比這一關系保持不變，如果存在環境溫度發生變化，相應的空心線圈的截面積會出現變化，其輸出電阻也會發生變化，最終導致作為固定值的互感系數發生變化，從而引起輸出電壓的變動[31-33]。互感系數M 的計算公式中骨架的相對磁導率μr=1，為方便分析，令L+d=R2 ， L-d =R1，式簡化為：

互感系數M 的變化最初是由溫度變化引起的，隨之發生的h 、1 R 、2 R 的變化。根據上述條件假設環境溫度變化了?t ，使得骨架橫向發生變化且變化量為2?R ，同時使得縱向也發生變化，且變化量為?h，最終導致的互感系數的變化是：

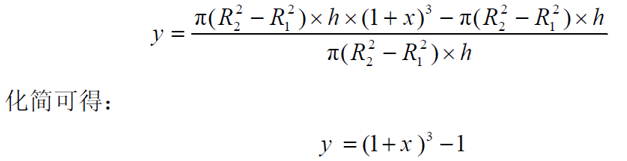

對FR-4玻璃纖維簡介如下：它的熱膨脹系數為13 ~ 15PPM/℃，這一數值的得出通常要經過印制板的熱膨脹系數來計算，相應的銅箔的熱膨脹系數一般為17PPM /℃左右，因此證明它是常用的骨架材料。通常情況下在實驗中假設膨脹系數為x ，那么得出的體膨脹系數y 可以由經過計算得出：

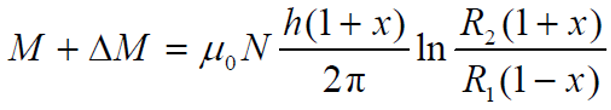

由于x 很小，為簡化計算，采用y=3x=15×10-6 /℃求得x=5×10-6 /℃。將x 值代入上式得出：

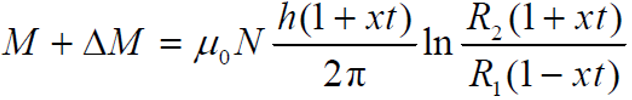

當空心線圈應用于110kV 組合型電子式傳感器中時，在環境溫度為25℃時，其相關參數測量如下h=3mm， R1= 93mm ， R2=120mm ，此時線圈的互感系數經計算可知為M=7.647×10-8 H。相比于室溫 20℃，當溫度變化了t ℃時的互感系數為：

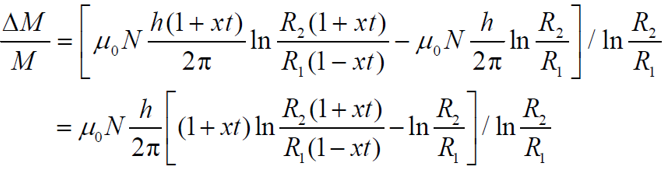

有關標準中指出溫度在-40℃~50℃之間時，要求電子式傳感器必須滿足0.2S 級的測量精度要求，那么(t ? 25)℃的變化范圍則變換為-65℃~25℃，則根據上述公式可將互感系數的相對變化率計算出來，即：

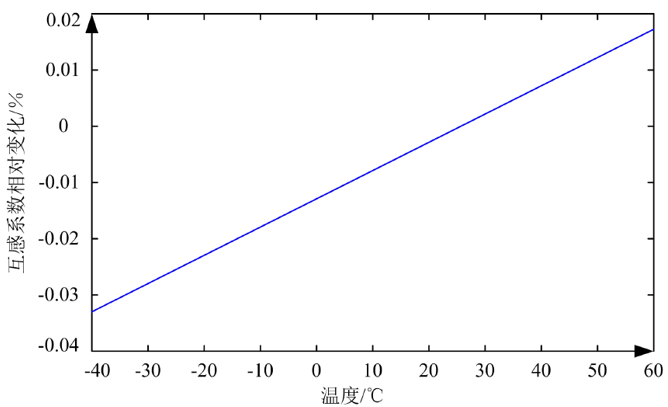

將數據輸入Matlab，以便進行仿真，仿真結果清晰可辨，如圖2-11 所示。

圖1仿真圖

通過計算可知，當環境溫度在-40℃~50℃的范圍內時，且由展示的圖1可以看出，空心線圈的互感系數變化微小，不超過0.05％，滿足較高精度的應用要求。
