傳統的電流互感器是基于法拉第電磁感應定律，且只能測量交流電流。現在，與電子技術相結合的新型電子式互感器陸續開發出來并得到廣泛應用。本節論述傳統電流互感器的工作原理和性能。

1 傳統電流互感器的工作原理

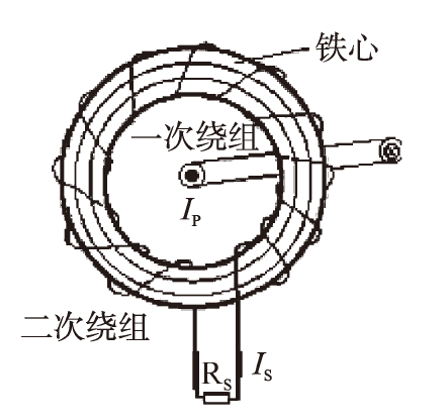

電流互感器的結構，如圖1所示，一次繞組1 匝，穿過NS 匝的二次繞組線圈，在輸出端加1 個負載電阻RS 構成。二次電流Is 通過負載RS 形成回路，產生與一次繞組IP 相反的磁通。

圖1 電流互感器的基本結構

式中：A 為磁芯的截面積；lm 為磁芯的磁路長度。對上式兩邊積分，得到：

式中：Lm 為勵磁電感。

式2

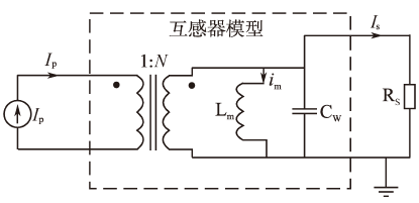

基于式（2）構建一個簡單的理論模型來理解電流互感器的工作原理，如圖29 所示。圖中忽略了雜散電感、磁芯損耗及副邊銅線的電阻等。在理論模型中添加了副邊繞線的分布電容CW。從式（2）的第2 項可以看出，如果原邊電流IP 包含直流成分，勵磁電流im將增加，直到直流成分完全通過勵磁電感Lm ，所以電流互感器不能測量直流電流。對于高頻電流，式（12）的第2 項很小，可以忽略不計。二次電流Is正比于原邊電流Ip，在負載電阻RS 上產生輸出電壓。

圖2 電流互感器的理論模型

分布電容CW影響電流互感器的頻率響應。勵磁電感Lm與磁芯的磁滯現象有關，會引起磁芯飽和，使用時要特別注意。

2.傳統電流互感器的性能

電流互感器從性能上看，優勢在于：

1）對比羅氏線圈，RS上的電壓正比于原邊電流，不需要積分器，避免羅氏線圈由于積分而導致的零點漂移和輸出飽和，提高了精度；

2）原邊電流的位置對測量精度影響小；

3）帶寬大，優化設計可以達到1 MHz；

4）成本低。

局限性有：

1）勵磁電流im通過勵磁電感Lm而不通過測量電阻RS將會引起測量誤差；

2）只能測量交流，不能測量直流；

3）由于次級開路會引起高壓，危及設備和人員的安全。
