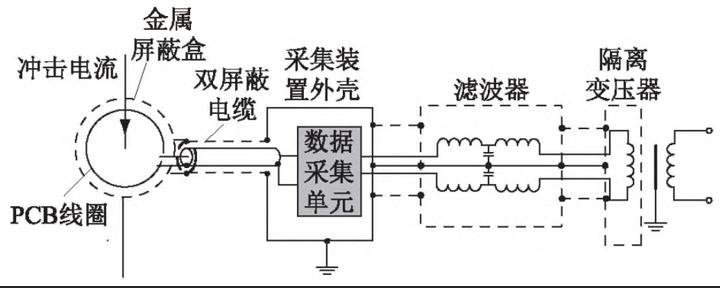

圖1為羅氏線圈測量裝置中測量沖擊電流波形的測量回路,為了改善測量回路的抗干擾能力,線圈外殼與雙層屏蔽電纜的外層屏蔽相連,然后與數據采集單元的金屬外殼相連,消除共模于擾。線圈通過積分之后的信號與同軸電纜的芯線和內層屏蔽相連,最終進人數據采集單元兩端,數據采集單元測量的是差分信號。

圖1測量沖擊電流的測量回路Fig.9Measurement loop of impulse current圖2(a)為羅氏線圈的感應電壓波形,為被測沖擊電流的微分信號。從圖中可以看出,波形起始位置的振蕩非常小,由此可見線圈的抗干擾能力非常強。圖2(b)為增加積分回路后,整個傳感器的測量波形與Pearson線圈測量波形的比較,羅氏線圈的設置比例系數為1.25 V/kA,圖中顯示2種傳感器輸出波形高度吻合。在正負極性20kA下重復測量10次,峰值電流測量誤差平均值為0.15%,時間參數波頭時間T和半峰值時間的誤差分別為0.3%和 0.1%。

圖2研制線圈與 Pearson 線圈測量波形比對
