第一需要在搭建一套高準確度等級的電流發生器，該電流發生器輸出的電流加在羅氏線圈上。測量加載在羅氏線圈上不同電流且不同增益下，接在羅氏線圈后端積分器輸出的電壓，建立初始的羅氏線圈數學模型試驗數據，為后續試驗?zāi)Ｐ偷慕⑻峁?shù)據支撐：即羅氏線圈“輸入電流—輸出電壓”試驗數據。
羅氏線圈標定電氣原理圖如圖1 所示：本次標定所采用的標準器設備信息如下分別為：帶升流器電流互感器（型號：HLS1571， 測量范圍：（5~5000）A/5A， 準確度等級：0.01S 級），數字多用表（型號：34401，測量范圍：ACV:0.1mV~1000V，準確度等級：0.05 級）。這里面帶升流器電流互感器配合調壓器使用可以作為高準確度等級的電流發生器，具體實施過程如下：既將羅氏線圈鉗在帶升流器電流互感器的一次L1、L2 側，調整調壓器使得帶升流器電流互感器其一次L1、L2 側輸出不同的電流值，數字多用表采集羅氏線圈積分器在不同增益（100、1k、10k、100k）下的電壓。根據試驗所得到的數據，初步建立輸入電流與輸出電壓的數學模型。

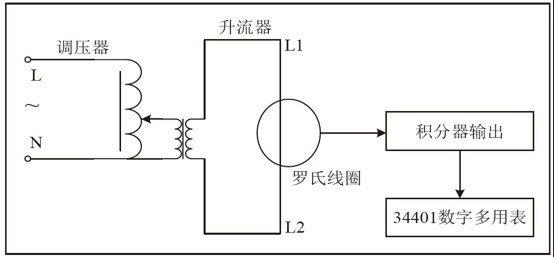

圖1 羅氏線圈標定電氣原理圖

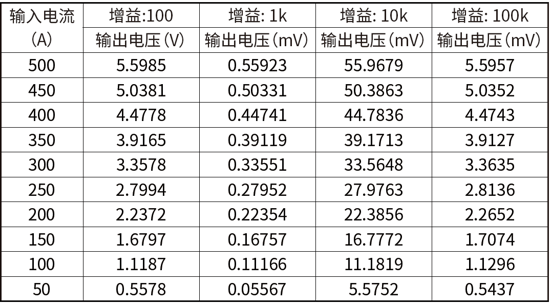

表1 羅氏線圈“輸入電流—輸出電壓”試驗數據
