線性度試驗測量回路如圖1所示,從圖中可以看出Pearson線圈和數字記錄儀組成標準測量裝置,該測量裝置峰值參數的測量不確定度為0.6%時間參數測量不確定度為1.5%。比對時環境溫度20℃,相對濕度 54%。PCB 羅氏線圈和采樣率 500MS/s,垂直分辨率為10 Bit 的數字示波器組成被測測量裝置。數字示波器的沖擊刻度因數由沖擊電壓標準波源校準得到。

圖1線性度試驗回路

改變電容充電電壓即可改變沖擊電流幅值。該沖擊電流發生回路產生8/20us的標準雷電流波形。圖2為PCB羅氏線圈組成的測量裝置的比例系數隨電流峰值變化的情況，從圖中可以看出，比例系數隨著電流的增大而增大,在5~40kA的電流范圍內,羅氏線圈的比例系數從1.25V/kA增大至1.254 V/kA,變化量約為 0.3%。

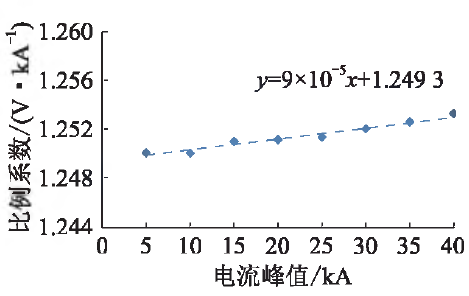

圖2測量裝置比例系數隨電流的變化
