電池儲能系統在智能微電網中得到了廣泛的應用，儲能系統的核心是逆變器，在微電網儲能并/ 離網過程中由于控制開關的通斷會產生尖峰脈沖干擾，本文通過對微電網儲能并/ 離網狀態電流測試驗證羅氏線圈與隧道磁阻復合的可行性。

在雙向儲能逆變器（P C S ) 負載側C 相安裝經過標定后的隧道磁阻傳感器、羅氏線圈以及鉗形電流探頭，通過對P C S 并/ 離網狀態設置來改變電流狀態，并使用T.控機進行數據采集，進行小波濾波后，將羅氏線圈和隧道磁阻傳感器測量得到的數據分別利用標定系數進行處理，截取羅氏線圈和隧道磁阻測量脈沖電流如圖1所示。

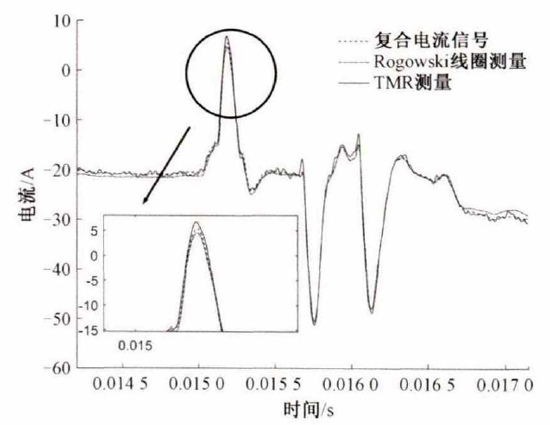

圖1兩種傳感器測量脈沖電流波形

利用復合方法，在頻域上截取羅氏線圈測量的脈沖電流大于等于1 k H z 高頻部分、截取隧道磁阻傳感器測量的脈沖電流小于1 k H z 低頻部分，將兩部分?jǐn)?shù)據相加，再由頻域轉換到時域得到復合脈沖電流，如圖2所示。

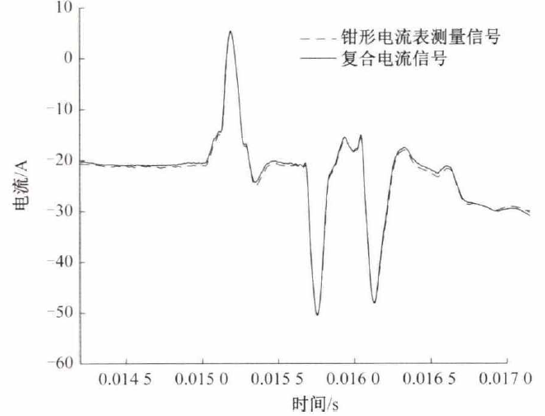

圖2復合后脈沖電流波形

分析圖1和2復合前后脈沖電流部分與鉗形電流探頭測量電流數據，復合前羅氏線圈和隧道磁阻單個傳感器測量脈沖電流峰值的最大誤差11.7 8 % , 復合后脈沖電流誤差減少到3. 6 7 % , 且電流波形與鉗形電流探頭測量數據更為吻合。
