本文實驗所采用Rogowski線圈的的參數為:L0=303 μH,C0=323.7pF,R0=3.0Ω,M=0.458 μH,結合實際取采樣電阻Rs=510.0 ω。

采用普通RC積分時,PFN及測量回路的模擬等效電路如圖1所示,在PSPICE中搭建該模擬電路進行仿真。

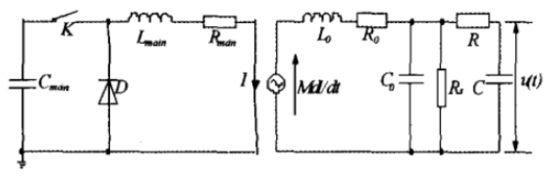

圖1普通 RC 積分型 Rogowski線圈等效回路

主電容上的電壓為10kV時,針對不同的RC時間常數所得到的測量結果如圖2所示。從仿真結果可以看出,在上升階段,積分后的波形與反映實際電流相同,上升時間一致。在下降階段,無源積分后的電壓波形會跌至負值,不能測量實際脈寬,這主要是系統帶的下限頻率不夠所造成的。增大積分常數,下限頻率提高,波形跌落的情況有所減緩。但隨著積分常數的增大,輸出的信號的幅值降低,抗于擾能力不強,因此,積分常數不可能取太大,需要對積分回路進行改進,提高系統的帶寬。

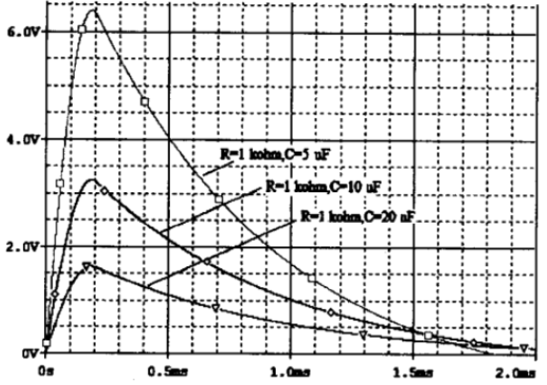

圖2不同RC 常數時的仿真測量波形
