1.載流長直導線的磁場
根據畢奧- 薩伐爾定律, 真空中載流長直導線的電流元在點P 處產生的磁感應強度:
式中μ0是真空中的相對磁導率; θ是電流元Idz心與r之間的夾角；i是直導線的電流;r 是電流元與點P 的距離。
真空中載流導線的磁場與電流之間的關系，如圖1所示。

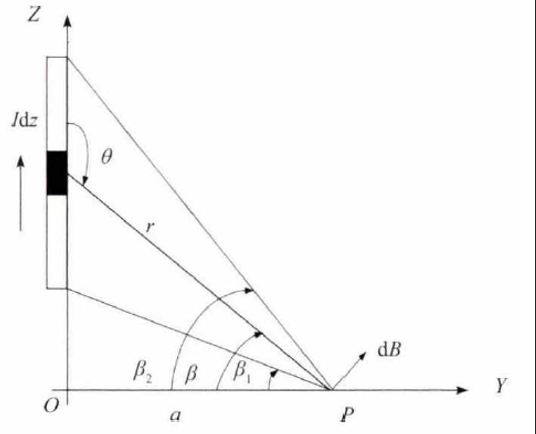

圖1 載流長直導線磁場計算
經代換積分可得：
如果載流導線為“無限長”，式（2 ) 可寫成：
2.測試原理
1 ) 羅氏線圈
將柔性環形線圈套在被測導體上，當導體內部有不斷變化的電流通過時，其周圍就會感生出變化的磁場，從而在線圈中感應出一個與電流變化率成比例的交流電壓信號，用此電流來描述被測電流。由于羅氏線圈還原的是電流的變化率，故電流的頻率越高其測試越準確。
2 ) 隧道磁阻傳感器
隧道磁阻傳感器由4 個隧道磁電阻組成，并將它們構成電橋。隧道磁阻傳感器的工作原理是隧道磁阻材料在一定范圍內磁場的作用下，其阻值會隨著磁場的變化產生相應的變化，根據阻值的大小計算出磁場的大小，從而計算出被測電流。在電流測試方面，T M R 與其他電流傳感器相比，具有能夠測量直流和交流信號、線性度好和體積小等優點，尤其是T M R 能夠測量直流電流。
3.復合原理
綜合兩個傳感器的優點，使用兩個傳感器測試標準電流進行標定，經過標定后的傳感器對待測電流進行測試，對羅氏線圈測得的信號I1， 進行快速傅里葉變換（F F T ) 處理，將頻率成分小于f0。的幅值置為0,得到信號S1 , ;對隧道磁阻傳感器測得的信號I2進行F F T 處理，將頻率成分大于f0? 的幅值置為0,得到信號S 2 ; 將（S1 , + S 2 ) 進行快速傅里葉逆變換( I F F T ) 處理，得到羅氏線圈和隧道磁阻傳感器復合的電流信號I3。
復合方法實現前，需要對兩個傳感器的標定系數進行測量，測量方法是同時測量工頻電流與電流測量標準儀器測量值進行標定系數確定。高頻和低頻截止頻率值是依據兩種傳感器的測頻率測量范圍確定的，羅氏線圈測量頻率范圍為1 H z ~ 2 M H z , 隧道磁阻T M R 2 5 0 1 測量范圍為D C ~ 100 k H z ，理論上截止頻率在1 H z ~ 100 k H z均合適，考慮磁阻在測量高頻響應以及線圈測量低頻誤差，多次實驗將截止頻率設為1 kHz。復合過程中時域和頻域信號轉換框圖，反映時域和頻域相互變換，如閣2所示。

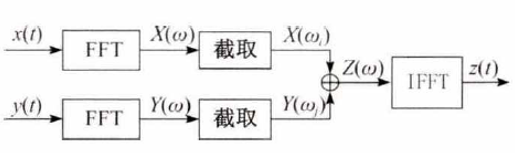

圖2 復合過程的時域頻域轉換框圖
圖2中,x(t)、y(t)分別為羅氏線圈測量、隧道磁阻測量標定后電流信號;X(ω)、Y(o)為頻域信號,其中ω為頻率,X(ω;)、Y(ω,)為截取的高頻、低頻信號,其中 ω,≥1 kHz， ω,<1 kHz;X ；(ω,)和Y(ω;)頻域相加得到Z(w);z(t)為復合后時域信號,即脈沖電流信號。
利用仿真電流進行高頻部分和低頻部分分離,分離頻率設置為1kHz。為了更直觀看到分離后的高頻、低頻信號成分,把脈沖電流進行FFT后,>1kHz的頻域信號轉換成時域信號,<1kHz的頻域信號轉換成時域信號這兩部分分別代表線圈測量后提取的高頻部分、隧道磁陽測量后提取的低頻部分,轉化成高、低頻時域中的電流信號直觀展示兩部分?jǐn)?shù)據復合過程。數據復合示意圖如圖3所示。

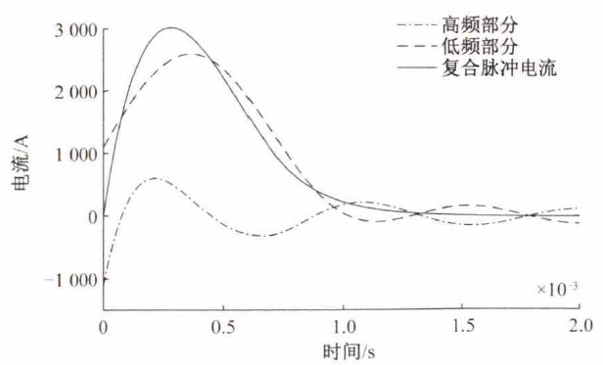

圖3 數據復合示意圖
