1.概述

CWT超小型線圈設計用于-40至125的寬工作溫度范圍?C.本文件提供了用于驗證操作溫度范圍和確定超小型線圈溫度系數的測試計劃的詳細信息。

2.測試設置

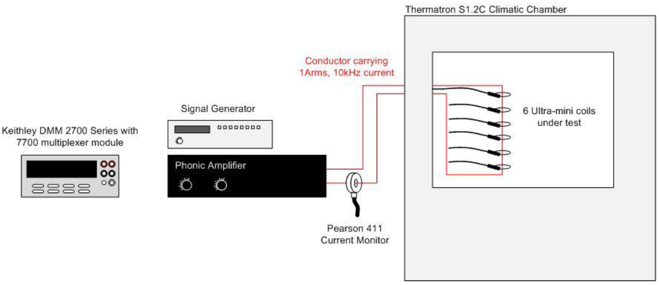

整個溫度測試期間使用的設備如圖1所示。

 圖1 測試設備

測試設備信號發生器和語音放大器用于產生1Arms、10kHz的正弦電流。Pearson 411電流監測器用于設置激勵電流的振幅和頻率，并在整個測試過程中用作參考測量值。氣候室內的超小型線圈也監測相同的電流。

在每次測試過程中，環境室內最多放置六個超微型線圈。三個熱敏電阻放置在線圈之間，以提供環境溫度的可靠測量。超小型線圈、勵磁電流回路和熱敏電阻在氣候室內的位置如圖2所示。

圖2:勵磁線圈、被測線圈和熱敏電阻的位置

每個超小型線圈都連接到一個有源積分器（位于環境室外部），以在10kHz下提供約600mV/a的靈敏度。

使用圖1所示的DMM和多路復用器模塊，每隔30秒記錄Pearson電流監測器的輸出、三個熱敏電阻和所有六個積分器的輸出。

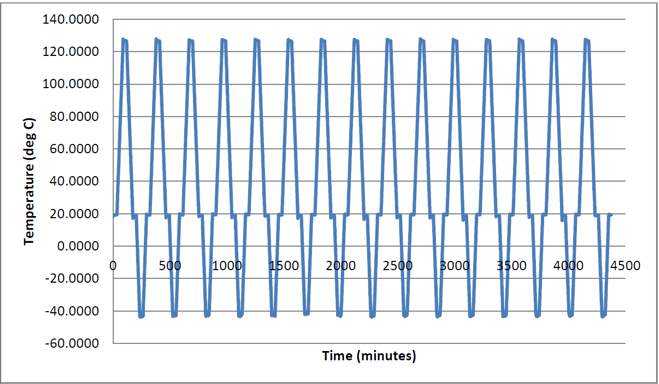

溫度室的熱剖面如圖3所示。該輪廓允許在125、20和-40時有30分鐘的穩定期?C和2的斜坡?C/分鐘。該程序由15個完整的周期組成，從125到-40?C.六個線圈的每次完整測試的持續時間不到75小時。

圖3 溫度室的熱剖面

3.結果

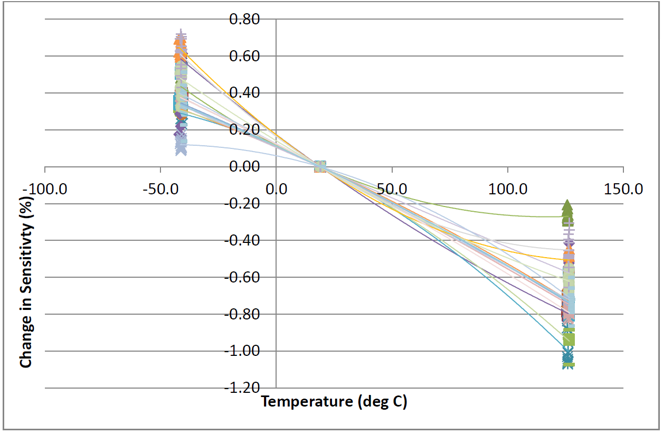

圖4。繪制了總共18個線圈的15個循環中的每一個循環的靈敏度變化。趨勢線顯示了每個線圈的典型溫度系數。將結果歸一化為在20處記錄的線圈靈敏度?C

圖4。18個線圈的結果，每個線圈測試15個循環

4.結論

在溫度測試期間，18個線圈共經歷了330次溫度循環（-40至125?C） 以及1700小時的無故障測試。

從這一點和之前的測試中可以看出，工作溫度的變化將導致線圈內塑料材料的膨脹和收縮。膨脹沿著線圈繞組的中心軸線發生，并導致線圈靈敏度的變化，該變化與溫度的變化成反比。

根據第3節中的結果，可以獲得以下超小型線圈在工作溫度范圍內的典型和最大溫度系數-40至125?C

假設線圈的最大溫度系數；在整個工作溫度范圍內，靈敏度的最大變化僅為讀數的1.65%。
