大電流由L、C、R振蕩回路產生，其最大電流的幅值為1.8kA，頻率為48MHz，用Rogowski線圈測大電流的實際線路如圖1。當電容0充到一定電壓后，火花間隙擊穿，回路中便產生高頻振蕩電流。測量回路可等值為圖2。其中L、R為回路及火花的總電感及總電阻。

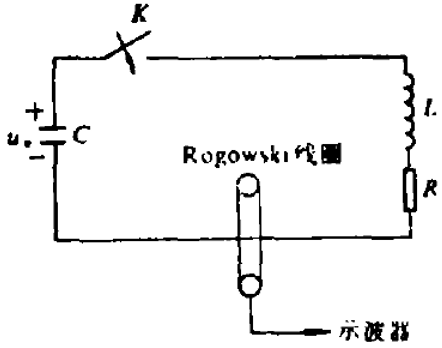

圖1 大電流實測回路

圖2 等值回路

實測回路的參數為:

又計算可到電流的第一個幅值：

其中δ為波形衰減系數，可從輸出波形算出。Rogowski線圈的參數為:N-100匝,R=0.14Ω實測波形如圖3，輸出電壓的衰減倍數為2.

圖3上部數據分別表示5個最大與最小峰值電壓與相對應的時間

根據輸出波形可知，則實測靈敏度為

而靈敏度的理論計算值為

此結果與在低幅值電流下標定的結果相符。

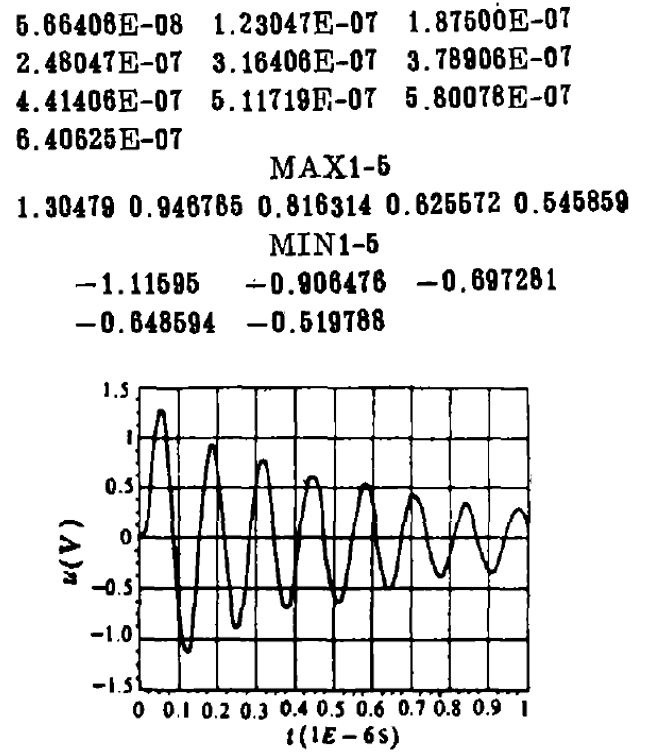

圖3 Rogowski線圈測量大電流的輸出波形
