這些積分器設計用于高阻抗輸入而不是 50Ω 端接。

經驗表明，對于這種類型的積分器，接地布置尤其重要。建議積分器在某處接地。

理想情況下，輸出的一側應在測量儀器的輸入處接地。如果測量儀器有差分輸入，其中之一應接地。 積分器外殼的放置位置應確保其不會無意中接觸接地表面。

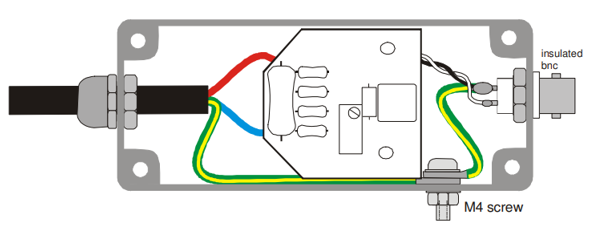

接地布置特意保持靈活，以便在需要時可以進行修改，以適應當?shù)貤l件。供貨時，線圈屏蔽連接到積分器的金屬外殼。 它還連接到BNC輸出連接器的外殼。如有必要，可以通過拆下 M4 螺釘下方的卡舌或簡單地切斷外殼與 BNC 連接器之間的鏈接來斷開外殼與輸出之間的鏈接（圖）

值得注意的是，與無源積分器規格相關的一些問題很復雜，Rocoil 工程師將很樂意討論任何具體要求。
