由于羅氏線圈是繞制在非鐵磁芯材料上，不存在磁飽和現象，在理論上羅氏線圈刻度因數具有良好的線性度，從而可以用標準小電流信號進行標定，目前，單次脈沖大電流源的電流幅度技術指標一般在1%以上，而交流電流源的電流幅度技術指標遠優于1%。因此，采用標準小電流對羅氏線圈的刻度因數標定更合理。本文將從實際角度出發，驗證羅氏線圈刻度因數可以用標準的小電流進行標定，標定出的刻度因數與標準分流器在單次脈沖方波電流下進行比對，從而驗證羅氏線圈刻度因數具有良好的線性度。

采用9100 多功能校準源和數字多用表8508A 實現刻度因數校準。多功能校準源交流電流范圍0 ～ 20A，頻率范圍:10Hz ～ 30kHz;數字多用表交流電壓測量范圍:0 ～ 1050V，頻率范圍:1Hz ～100kHz，作為羅氏線圈輸出交流電壓信號的測量裝置，羅氏線圈刻度因數校準連接如圖1 所示。表1 為線圈刻度因數校準平臺測試的實驗數據，根據測試數據得出所研制羅氏線圈的刻度因數

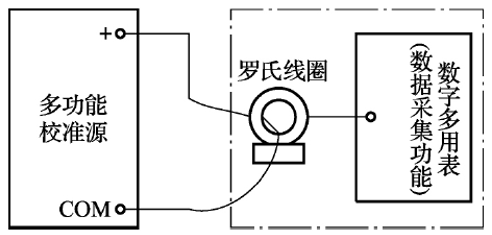

圖1 羅氏線圈刻度因數校準平臺連接圖

為498. 6A/V，誤差在0. 5%以內。

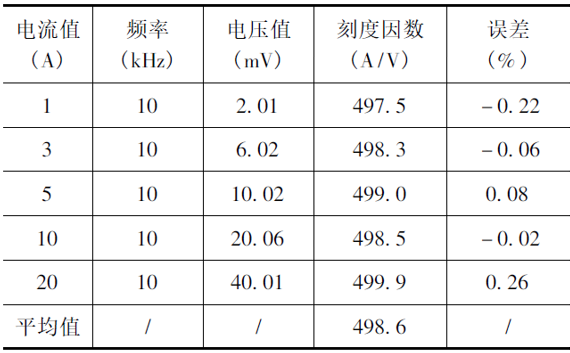

表1 羅氏線圈刻度因數標定實驗數據

羅氏線圈脈沖電流下技術指標驗證試驗連接如圖2 所示，交流分流器A40B和美國NI 公司的5922 數字化儀實現。分別使用交流分流器和數字化儀、羅氏線圈和數字化儀同時測量單次方波脈沖電流源輸出脈沖電流幅度，由設備相關技術指標，羅氏線圈和數字化儀測量不確定度約為0. 7%，k = 2;交流分流器和數字化儀測量不確定度約為0. 5%，k = 2，由相關比對規則，兩者之差小于0. 8%，則滿足要求。

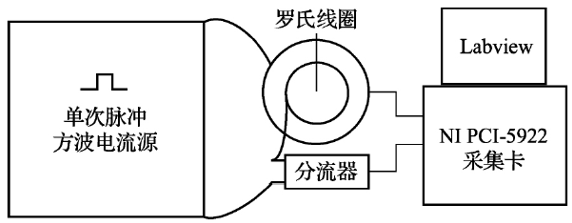

圖2 羅氏線圈脈沖電流下技術指標驗證連接圖

比對結果如表2 所示，在100A、500A、800A 脈沖電流幅度下，均滿足比對要求，技術指標得到驗證。

根據上述分析，羅氏線圈用交流小電流標定的刻度因數適用于脈沖大電流下的測量，驗證了羅氏線圈刻度因數具有良好的線性度，所設計羅氏線圈的刻度因數為498. 6A/V，測量誤差優于± 0. 5%。

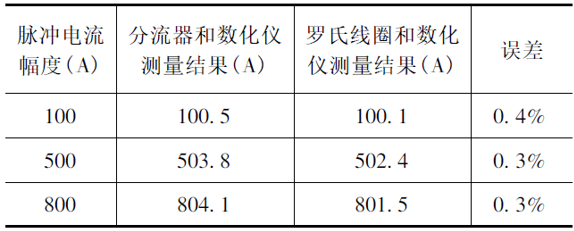

表2 羅氏線圈與分流器比對實驗數據
