當被測電流信號為基波時，積分結果與被測點電流信號的比較如圖1 所示，二者的絕對誤差如圖2 所示。

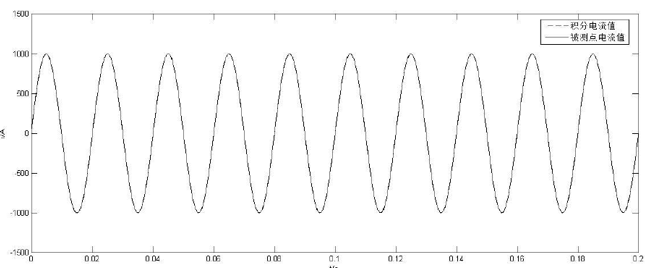

圖1 基波電流積分仿真圖

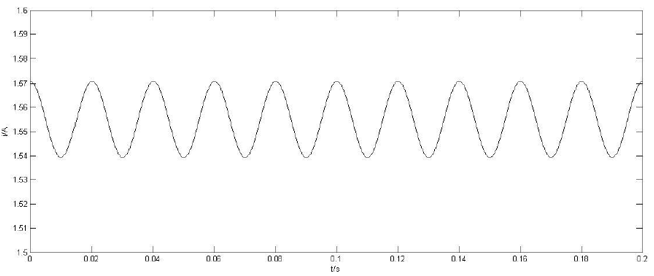

圖2基波電流積分絕對誤差仿真圖
從圖1中可以看出，被測點電流值與積分電流值的圖像幾乎完全重合，積分器能完整準確的反應被測電流的幅值和相位，并且直流誤差被完全消除，圖2中可以看出其絕對誤差為1.55±0.02A，由于被測電流幅值為1000A，故相對誤差小于0.2%，滿足國標0.2 級準確度要求。
