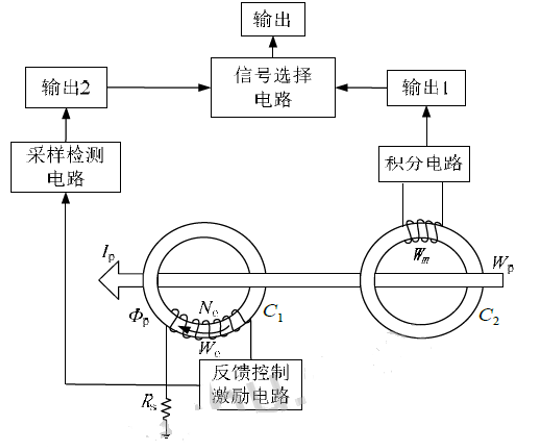

傳感器的輸出控制電路，運用這個控制電路可以控制直流電流和脈沖電流測量結果的輸出，有利于對電流的精確測量。運用saber 仿真軟件對傳感器進行整體仿真，仿真中被測電流為帶有脈沖的直流電流，其中直流部分為0.5A，脈沖電流的峰值為50A，脈沖的頻率為100kHz。仿真中電流傳感器的輸出如圖1所示。

需要說明的是，因為脈沖電流和直流電流的差距較大，在同一量程下不容易同時觀察，但是因為直流電流采用的是雙向飽和磁通門的測量原理，需要用數字采樣技術計算得到直流電流，得到直流電流的值后，為了保證實驗中輸出電壓的一致性，按照脈沖量程的比例進行變換，這樣輸出電壓的值就可以反映脈沖電流和直流電流的測量值。在實際運用中電源系統正常工作時，直流電流為系統中存在的電流，直流電流通過數字采樣計算得到，這個電流值可以直接送入電源系統的控制電路中，不再需要按照脈沖電流量程的比例進行變換。

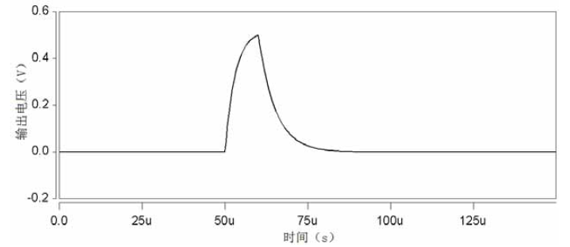

圖1帶脈沖的直流電流仿真
