一個優秀的電流互感器應要求被測電流值在微分、放大（縮?。?、采樣、積分的過程中，每個過程都要滿足實時、完整、精確的要求。而就Rogowski 線圈積分器來說，在使用高精度高頻率ADC 裝置，特別是使用了鏡像法的情況下，積分之前的環節已經達到該要求，保證了積分器能獲得實時的完整的精確的被測電流微分?jǐn)?shù)字信號。

復化梯形算法對于任何頻率的被積信號，包括直流衰減的微分信號，其輸出的幅值做到不放大（縮小），相位保持移相90°，且積分相應迅速，滿足實時、完整、精確的要求。對于其他改進型的積分算法，均很難準確的還原被測電流中的低頻振蕩和故障下的直流衰減，這對于要被應用于繼電保護裝置的Rogowski 線圈電子式電流互感器來說，這些積分算法均不滿足要求。

綜上所述，本設計采用高精度高頻采樣的ADC、可編程DSP 作為硬件裝置，以均值補償法作為積分初值的補償方法，以鏡像法作為直流誤差的消除方法，以復化梯形積分算法作為核心積分算法，來構建Rogowski 線圈電子式電流互感器的積分器。其結構如圖所示。

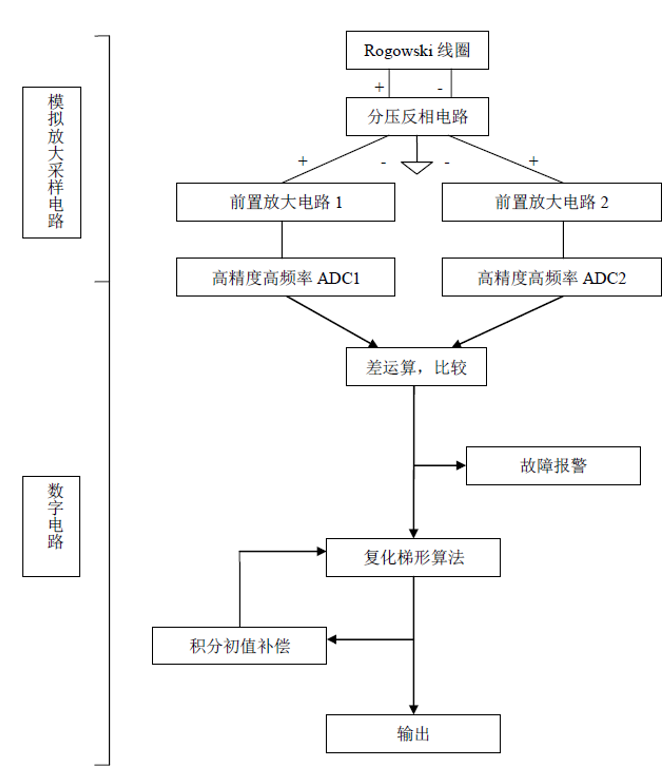

圖1數字積分器總體設計圖

理論上說，由于實際電流不突變，只要采樣頻率足夠高，且互感器投入時被測電流不含直流，如果Rogowski 線圈是理想的話，任何形式的被測電流都可以被準確地測量。
