導讀：羅氏線圈和電流互感器是一種特殊的電流互感器，羅氏線圈沒有鐵心，因此具有和普通的電流互感器所不一樣的特點，本文就在講述了羅氏線圈電流互感器的基礎上，將其與普通的電流互感器進行了比較。接下來我們一起來看看吧。

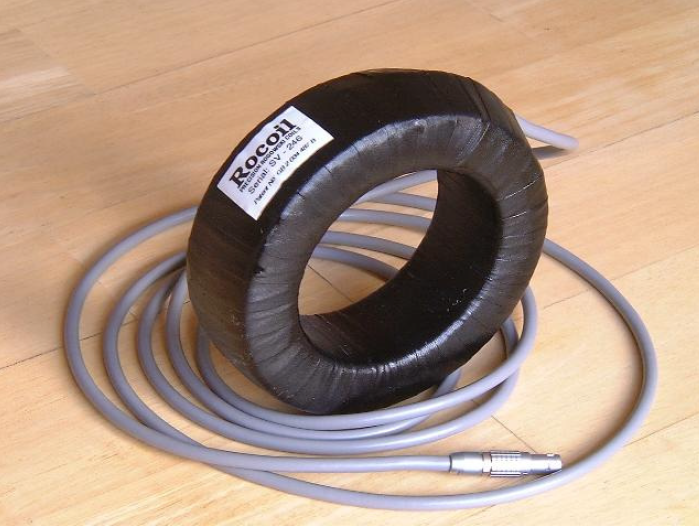

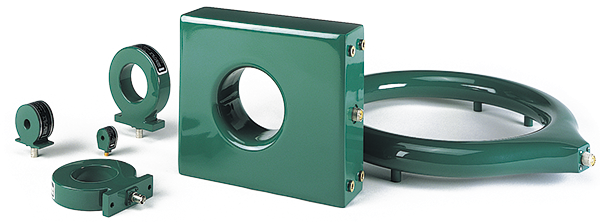

羅氏線圈(Rogowski Coil)又稱為羅柯夫斯基線圈，又名為電流測量線圈、微分電流傳感器，由于羅氏線圈不同于電流互感器不含鐵心，故也稱其為空心線圈。羅氏線圈是一個均勻纏繞在非鐵磁性材料上的環形線圈，其輸出信號是電流對時間的微分，再通過一個對輸出的電壓信號進行積分的電路，就可以真實還原輸入電流。由于羅氏線圈具有響應速度快、幾乎沒有相位誤差、不會飽和、電流可實時測量等的特點，現已廣泛應用于可控硅整流、繼電保護、變頻調速、雷電信號采集、短路測試等諸多場合。用于測量交流大電流，高脈沖 電流的電流傳感器/電流探頭。羅氏線圈電流傳感器可以測量的交流信號頻率從 ：小于0.1Hz開始，到 數十MHz的交流電流信號。同時，羅氏線圈的可測的電流范圍非常廣泛，從幾毫安（mA）到百萬安培（1000KA）的交流電流都可測量。

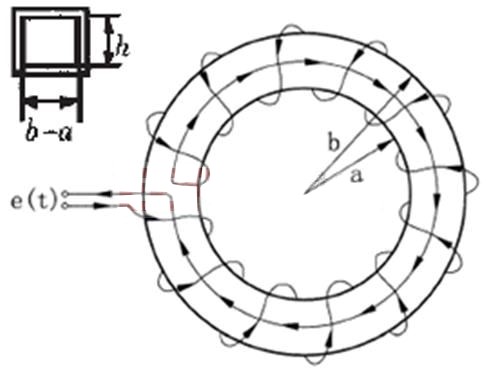

　　羅氏線圈的原理圖如下圖所示，羅氏線圈可直接套在被測導體上進行交流電流的測量，其主要基于法拉第電磁感應定律和安培環路定律。當被測電流沿軸線通過羅氏線圈中心時，在環形繞組所包圍的體積內產生相應變化的磁場，強度為H，由安培環路定律得∮H·dl=I(t);由B=μH，e(t)=dΦ/dt，Ф=N∫B·dS，e(t)=M·di/dt得當其截面為矩形時，互感系數M=μ0Nhln(b/a)/2π，自感系數L=μ0N^2hln(b/a)/2π。由此可見，線圈一定時，M為定值，線圈的輸出電壓與di/dt成正比，也就是說，羅氏線圈的輸出電壓與被測電流的微分成正比，只要將其輸出經過的積分器，即可得到與一次電流成正比的輸出電壓。

　　注：H——線圈內部的磁場強度

　　B——線圈內部的磁感應強度

　　μ0——真空磁導率

　　N——線圈匝數

　　e(t)——線圈兩端的感應電壓

　　a——線圈橫截面的內徑

　　b——線圈橫截面的外徑

　　h——截面高度

電流互感器，有鐵心，一般是把原邊的大電流變換成副邊的小電流，然后通過I/V變換，輸入到ADC采樣。而羅氏線圈，沒有鐵心，就是基于法拉第電磁感應定律，直接在副邊產生電壓信號。較電流互感器而言，由于羅氏線圈沒有鐵心，因此不存在鐵心飽和現象，可以直接測量很大的電流;但正因為其沒有鐵心，羅氏線圈感應出的電壓信號相對于有鐵心的電流互感器來說非常微弱，而且非常容易受到外部環境雜散磁場的影響，因此羅氏線圈對繞制工藝的要求是很高。另外，羅氏線圈感應出來的電壓信號，不能直接用作電流信號，必須要對其進行微分運算，才可以還原回你要的電流信號。目前羅氏線圈僅用于特大電流的場合，一般計量儀表都是采用電流互感器。

電流互感器是依據電磁感應原理將一次側大電流轉換成二次側小電流來測量的儀器。電流互感器是由閉合的鐵心和繞組組成。它的一次側繞組匝數很少，串在需要測量的電流的線路中。
