采用上述 Rogowski 線圈辨識方法后，對比測量電流波形與輸入電流波形的吻合程度，以及對比未采用系統辨識方法前后輸出電流波形與輸入電流波形的吻合程度，如圖1 所示，在采用系統辨識方法校正前，輸入波形和輸出波形在波頭部分(頻率較高) 吻合度較高，但是在波尾部分頻率較低) 失真嚴重，如圖 2所示，采用系統辨識方法后，測量波形和輸入波形在波頭和波尾部分吻合度都較高。經對比試驗可以發現采用系統辨識后可以大大改善Rogowski線圈低頻失真程度

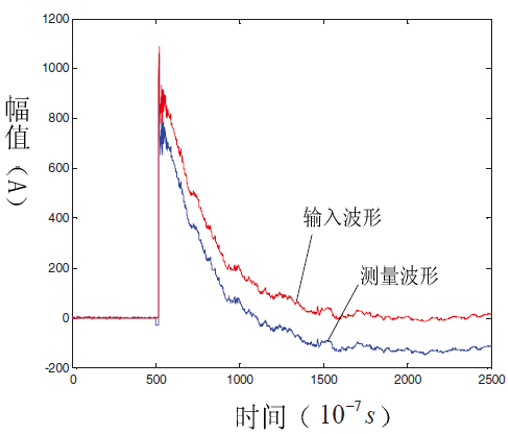

圖 1 校正前輸入波形和測量波形對比

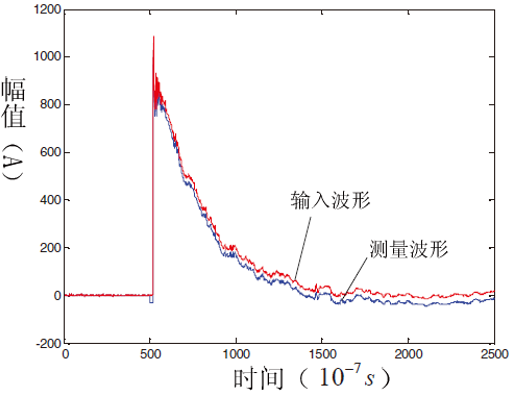

圖 2 校正后輸入波形和測量波形對比

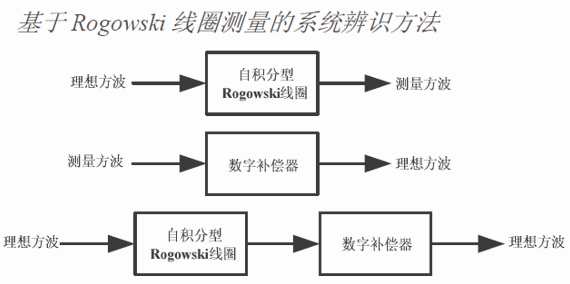

本文在理論分析的基礎上討論了基于 Rogowski 線圈測量的系統辨識方法，并結合實測波形給予驗證。所討論系統辨識方法可以提高自積分型 Rogowski 線圈低頻測量精度，為輸電線路行波精確監測及其特征分析提供了一個有效手段。
