HALL 閉環電流傳感器的工作原理是在HALL開環電流傳感器的基礎上，增加了補償電路來提高產品性能，如圖1所示。在零磁通的條件下，有：

式中：IS 為傳感器輸出電流；IP 為被測量的原邊電流；NS 為次級線圈匝數；NP 為初級線圈匝數。求得：

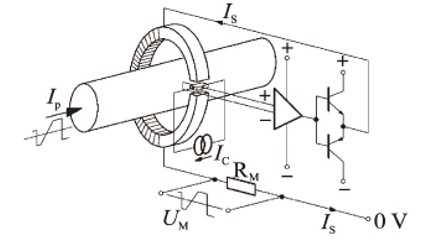

圖1 HALL閉環電流傳感器原理圖

在閉環工作時，HALL感應單元及其電路可以提供最大10 kHz的帶寬。超過這個帶寬，次級線圈作為電流互感器來提升HALL 電流傳感器的帶寬［10］。在2 種模式的轉換頻段，可能有1 dB的誤差，如圖2所示。

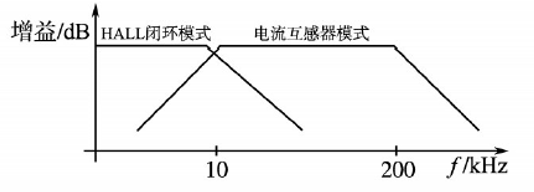

圖2 HALL閉環電流傳感器的頻率響應曲線

對比HALL 開環電流傳感器，HALL 閉環電流傳感器的性能更加穩定可靠。HALL閉環電流傳感器工作在零磁通狀態下，

其優點有：

1）精度和線性度非常好；

2）溫漂低；

3）響應速度快，帶寬大；

4）電流輸出，抗EMI干擾能力強。

局限性：

1）電流消耗大；

2）體積大；

3）成本高。

HALL閉環電流傳感器的總精度誤差通常低于1%。

一般情況下，HALL 閉環電流傳感器的帶寬可以達到100kHz，經過優化設計最高可以達到300 kHz。

HALL 閉環電流傳感器的測量范圍從幾A 到20kA，優化設計甚至可以達到500 kA。如果應用不當（如原邊的低頻電流遠遠大于測量范圍），HALL閉環電流傳感器會產生磁失調，需要消磁，消磁波形見圖3。

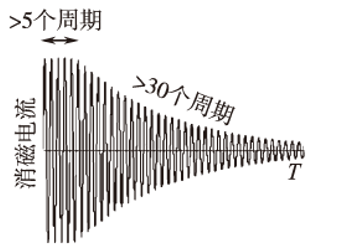

圖3 消磁電流波形
