霍爾HALL開環電流傳感器的工作原理簡單。把HALL感應單元放置于磁芯的開口處，再配置相應的處理電路，構成HALL開環電流傳感器，如圖1所示。磁芯用于聚磁，放大磁感應強度的幅度，同時防止外部磁場的干擾。

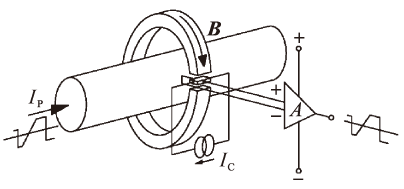

圖1HALL開環電流傳感器原理圖

HALL開環傳感器性能穩定可靠，可以測量直流、交流和復雜的電流波形，具有原、副邊電氣絕緣，沒有插入損耗。

優點：

1）電流消耗低；

2）測量大電流時，傳感器尺寸小，重量輕；

3）可以耐受電流過載；

4）價格低。

局限性：

1）只具有適度的測量帶寬和響應時間；

2）溫漂大；

3）測量高頻電流時，渦流損耗大。

HALL開環電流傳感器的總精度誤差通常是幾個百分點，測量范圍從幾A到30 kA，短時間可以忍受5～10 倍過載的脈沖電流，過載后磁失調會增大。通過消磁可以減小或消除開環傳感器的磁失調。消磁電流波形如圖2所示。

圖2消磁電流波形
