新型模擬積分校正電路在實際應用中，為了解決積分電容長期工作時引起的積分漂移問題，在積分電容兩端并聯了較大的電阻，使積分電容形成了放電回路，這使得模擬積分器與理想積分器存在誤差，相當于引人了慣性環節。此外，為提高羅氏線圈的抗干擾性，電路中增加了二階有源高通濾波器，但倆者均會給校正電路帶來一定的幅值和相位誤差。對如圖1所示的校正電路進行系統誤差分析時，為便于分析，設輸入信號為正弦波。

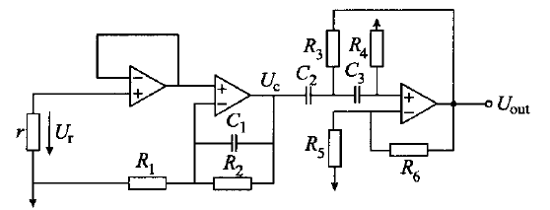

圖1 羅氏線圈低頻失真校正電路

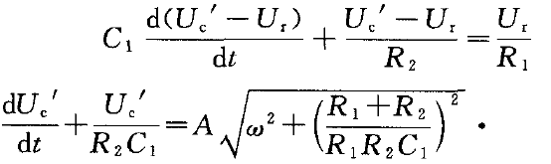

設，由圖1所示的校正電路的電氣關系得到：

式（一）

式（二）

式中：A， ， 分別為正弦信號的幅值、角頻率、初始相位角；u。 為考慮電阻R 對校正電路引人誤差時的輸出電壓信號。

二階高通濾波電路幅頻和相頻特性分別為：

式（三）

式（四）

式中：A 。為二階鬲通濾坡電路的逋帶增益倍數；R — R 3一R 4；C— C 3一C4。

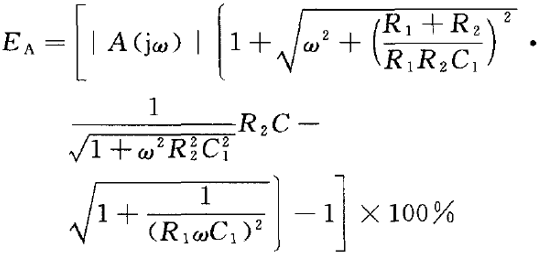

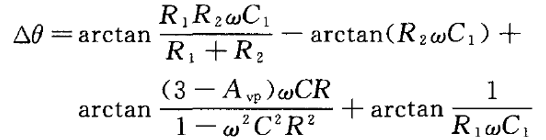

校正電路的幅值誤差E 和相位誤差AO分別為：

式（五）

式（六）

當輸入正弦信號變化時，校正電路引起的系統誤差與校正前的比較如表1所示。

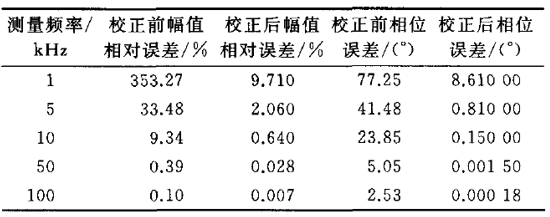

表1 羅氏線圈校正前后誤差比較

根據表1可知，隨著被測雷電流頻率的增加，其校正前后的相位誤差和幅值誤差均逐漸減小。羅氏線圈在校正前的相位誤差和幅值誤差比校正后大很多，以5 kHz的正弦波信號為例，校正前幅值誤差為33．48 ，校正后為2．06 ；校正前的相位誤差為41．48。，校正后為O．81。。在測量低頻信號時，校正后的羅氏線圈與校正前相比大大降低了幅值誤差及相位誤差，拓寬了羅氏線圈的測量頻段。
