羅氏線圈對信號進行了微分,所以為了還原信號,必須外加積分電路。理想積分電路結構簡單,搭配羅氏線圈基本可以不產生畸變,可以很好地傳變一次電流。但在實際運用中，理想積分電路會產生零漂、電壓失調等問題,所以常常在積分器的反饋電容上并聯一個電阻來解決這些問題,實際積分器如圖2所示

圖1分布電容變化時幅頻、相頻特性

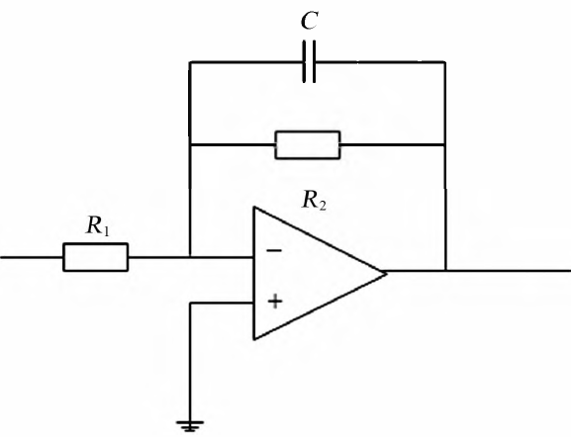

圖2實際積分器

由圖2電路，不難得岀積分電路的傳遞函數為

式（1）

結合式(1),可以得出羅氏線圈加積分電路整體的傳遞函數為

式（3）

式（4）

取R=104Q_R,=10°Q、C=0.1 uF,羅氏線圈參數繼續采用表1 數據,從而得到加了模擬積分器前后的幅頻、相頻特性對比,見圖 3 所示。由圖可知,經過積分之后,對于在10 Hz~40 kHz 范圍內的信號,幅值增益大約穩定在 -71.7 dB。在50 Hz~8.47 kHz 頻率范圍內的信號,相位偏移都小于1°總體與積分前的相位相差約90°。這說明該羅氏線圈電流互感器在50 Hz~847 kHz 范圍內信號傳變特性良好

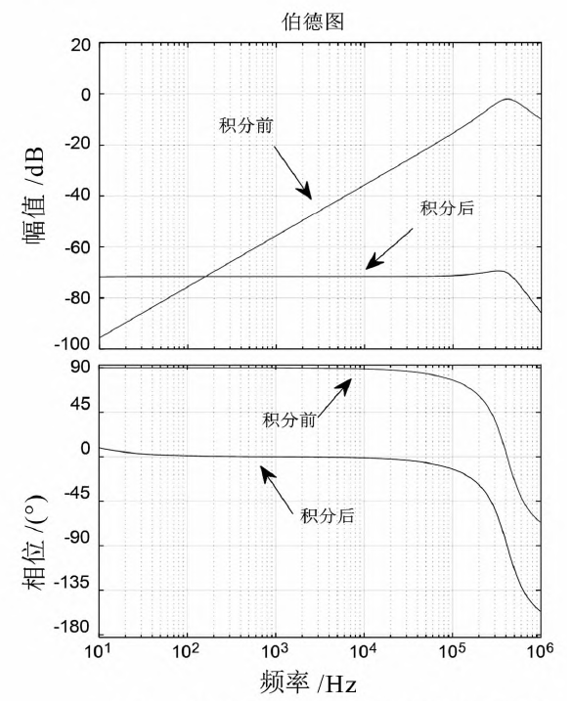

圖3 積分前后幅頻、相頻特性對比

若分別改變積分器的：：、C的大小，可以得到3個幅頻、相頻特性對比圖，見圖4—圖6。

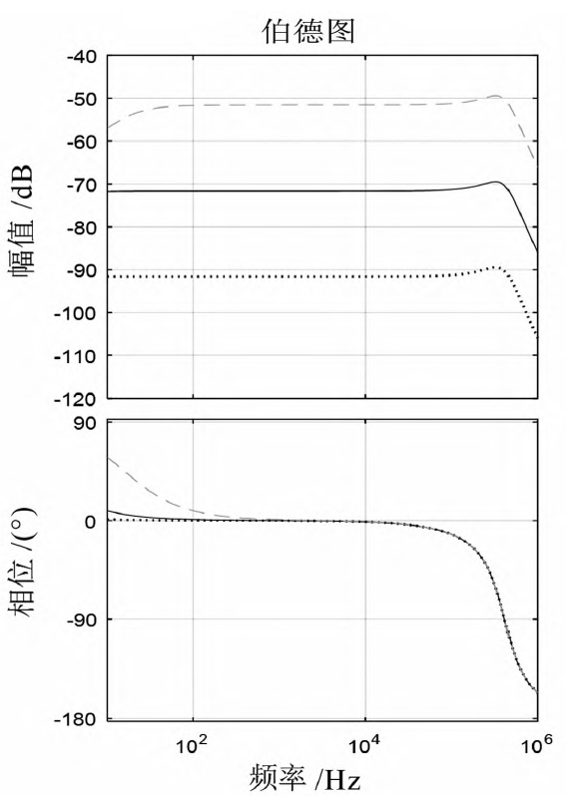

圖4不同：的幅頻、相頻特性

由積分電路的傳遞函數式(6 "可以看岀，：的

圖5不同：的幅頻、相頻特性

圖6不同c的幅頻、相頻特性

大小只會影響幅值的大小，而不會改變整體的相頻特性,這與圖4所顯示的結果相吻合。由圖5、圖6可以看出,增加 R,的值，可以改善互感器在低頻段的幅頻特性,但對高頻段影響不大。C 的值越大,全頻段的幅頻特性都會更好。同時,R,與 C對高頻段的相頻特性影響不大,但在低頻段,R,或 C的值越大,角位移越小,即整體的相頻特性越好。雖然 R,和 C的值越大，互感器的傳變特性越好;但 R,的值越大，直流增益越大，從而導致元件溫漂被放大，而且過大的電容會帶來成本問題,也影響互感器的散熱。所以,在改善羅氏線圈電流互感器的傳變特性時,要綜合考慮多方面因素。
