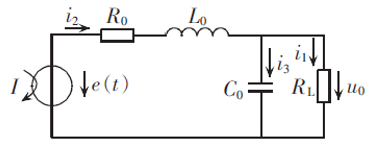

Rogowski 線圈的等效電路圖如圖1 所示，其中，R0為Rogowski 線圈的內阻，L0為Rogowski 線圈的自感系數，RL為負載電阻，C0為Rogowski 線圈的匝間電容，e（t）為Rogowski 線圈的感應電勢。

圖1 Rogowski 線圈等效電路圖

進行基本電路分析，并作拉普拉斯變換可得：

根據設計不同的參數，Rogowski 線圈可分為內積分式和外積分式2 種。當Lω>>RL + R0并且1 ／ （Cω）>>RL時，負載電阻上的電壓U0與被測電流的大小成正比關系，為內積分式空心線圈電流互感器；當RL>>Lω+R0且1 ／ （Cω）>>R0+ Lω 時，負載電阻上的電壓U0與被測電流對時間的微分成正比關系，為外積分式空心線圈電流互感器，需要積分電路來還原被測電流。外積分式空心線圈電流互感器在電力系統中使用廣泛，適用于中低頻段。外積分電路分為有源型和無源型2 種，應用較廣的是信噪比較高、增益靈活可調的有源積分方式。有源積分方式可用模擬積分和數字積分2 種方式實現。
