1、雷電流頻譜分析

根據國家建筑物防雷設計規范，雷電流所包含的頻率從低頻到高頻都有，但主要集中在低頻部分。雷電波的頻譜很寬，其能量頻譜主要集中在幾千赫茲到幾百千赫茲。對于雙指數形式和IEC I312—1提供的雷電流來說，大部分雷電流的頻譜分布在小于100 kHz的范圍內，而對于脈沖函數形式的雷電流，其頻率則分布在小于500 kHz的范圍內。

雷電引起輸電線路故障跳閘時，輸電導線上產生的雷電流傳至端母線會發生折反射，其經過母線電容的影響及傳播過程中的色散、波頭頻率、幅值均會發生衰減和畸變，且雷電流極易受到高壓環境中電暈放電、無線電干擾的影響，往往含有豐富的低頻成分。基于自積分式羅氏線圈的雷電流測量方法，由于不能對低頻段很好地響應，則對于雷電波折反射波的波頭和波尾難以辨識。為了能夠精確測量輸電線路沿線傳播的雷電流，特別是其在傳播過程中經端母線或雷擊故障點產生的折反射波的精確測量，則需對其低頻成分在終端采樣電阻r中產生的微分量進行積分補償，使得經校正電路后的信號輸出與被測電流i (t)呈比例關系。假設羅氏線圈初始條件為0，由式(1)變換得到：

式(1)

式(2)

新型模擬積分校正電路的設計

根據自積分式羅氏線圈低頻波形失真產生的機理可知，對于低頻失真部分的校正必須對內阻及終端采樣電阻的電壓降進行積分補償。模擬積分器具有成本低、動態響應速度快和輸入信號范圍大的優點I ，因此本文采用基于模擬積分器的低頻失真校正方法，對被測電流進行逆向還原。由于理想積分電路中積分電容存在“記憶效應”，因此實際應用中的積分電路在電容c 兩端并聯一個較大阻值的電阻，與積分電容構成放電回路。根據式(2)設計的校正電路把i ( )逆向還原成被測電流i (￡)。但用于輸電線路雷電流測量時，自積分式羅氏線圈能夠感應到輸電線路中的工頻負荷電流，積分環節會對工頻信號放大很多倍，給雷電流的準確測量帶來極大的影響。因此，在電路設計方面，終端采樣電阻輸出信號己， 首先經電壓跟隨器，再由設計的帶加法功能的新型模擬積分補償電路對輸出信號U 進行低頻積分補償，最后通過二階有源高通濾波電路對補償后的信號U 進行濾波處理，可以濾除工頻負荷電流給羅氏線圈帶來的工頻干擾，校正電路如圖1所示。

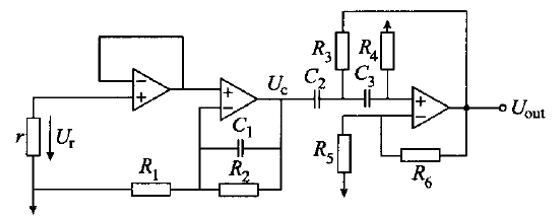

圖1 羅氏線圈低頻失真校正電路

由圖1得出經新型模擬積分補償校正電路后的輸出電壓信號U 和輸入端己， 的關系為：

式(3)

式(4)

對式(3)兩端同時積分，得到

式(5)

也即

式(6)

對比式(3)和式(6)可知，為使兩者有相同的比例關系，則必須滿足：

式(7)

則最終得出：

式(8)

由式(8)可知，在不考慮積分過程中運放非理想特性及羅氏線圈分布電容的影響時，經校正電路后的輸出信號與i (t)完全呈線性關系。

3 新型模擬積分校正電路誤差分析

新型模擬積分校正電路在實際應用中，為了解決積分電容長期工作時引起的積分漂移問題，在積分電容兩端并聯了較大的電阻，使積分電容形成了放電回路，這使得模擬積分器與理想積分器存在誤差，相當于引人了慣性環節。此外，為提高羅氏線圈的抗干擾性，電路中增加了二階有源高通濾波器，但倆者均會給校正電路帶來一定的幅值和相位誤差。

對如圖1所示的校正電路進行系統誤差分析時，為便于分析，設輸入信號為正弦波。設，由圖1所示的校正電路的電氣關系得到：

式中：， 分別為正弦信號的幅值、角頻率、初始相位角；Uc。 為考慮電阻R2 對校正電路引人誤差時的輸出電壓信號。

二階高通濾波電路幅頻和相頻特性分別為：

式中：Avp。為二階鬲通濾坡電路的逋帶增益倍數；R = R 3=R 4；C= C 3=C4。

校正電路的幅值誤差EA 和相位誤差△θ分別為：

當輸入正弦信號變化時，校正電路引起的系統誤差與校正前的比較如表1所示

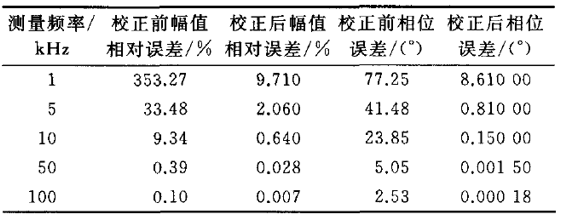

表1 羅氏線圈校正前后誤差比較

根據表1可知，隨著被測雷電流頻率的增加，其校正前后的相位誤差和幅值誤差均逐漸減小。羅氏線圈在校正前的相位誤差和幅值誤差比校正后大很多，以5 kHz的正弦波信號為例，校正前幅值誤差為33.48%，校正后為2.06%；校正前的相位誤差為41.48°，校正后為0.81°在測量低頻信號時，校正后的羅氏線圈與校正前相比大大降低了幅值誤差及相位誤差，拓寬了羅氏線圈的測量頻段。
