采用兩種方法對本設計的外積分羅氏圈進行標定。第一個方法（見圖3)，用電流脈沖與標準的電流變換器 Pearson 相結合的方法。把外積分羅氏圈放入一條自制的 50Ω波阻抗的傳輸線中,它的輸出由454型示波器記錄。傳輸線兩端錐形過渡段是為連接電纜接頭而做成匹配阻抗用的。傳輸線的輸入端由一臺商用的 60Hz1一3kV、50一100ns 脈寬、上升時間小于1ns的電流脈沖發生器提供電流脈沖，用電流變換器 Pearson 測量輸入 電流，這個電流變換器的電流上升時間為10ns，靈敏度0.1V/A，信號由556型示波器記錄，所得波形如圖4所示。圖中:IP;(5V/div,50ns/div)表示由Pearson 測得的輸入電流，IR(0.005V/div+50Ω，50ns/div)表示由外積分羅氏圈測得的信號。相對于由Pearson測得的33.3A 的輸入電流，在

外積分羅氏 圈中只有 圖8 在簡易傳輸線上標定外積分羅民圈的示意圖1.33mV的電壓輸出。由此得到靈敏度 S=4x10^-5V/A。從波形上升時間來看，IR與Ip是相近的，也即外積分羅氏圈也有近似10ns的上升時間，則頻響可達35MHz。第二個方法是用人工脈沖線Stack Line 與已知靈敏度為0.05V/A、上升時間為20ns的電流變換器Pearson相結合的方法。Stack Line 能 產生300kV、100ns 上升時間0.5μs 脈寬的電壓脈沖，在匹配情況下能產生3KA脈沖電流。如圖5所示。標定時短接二極管，使Pearson和外積分羅氏圈同時通過放電回路，得到Ip和 Ir波形示于圖6[為便于觀察，使兩信號反向記錄。

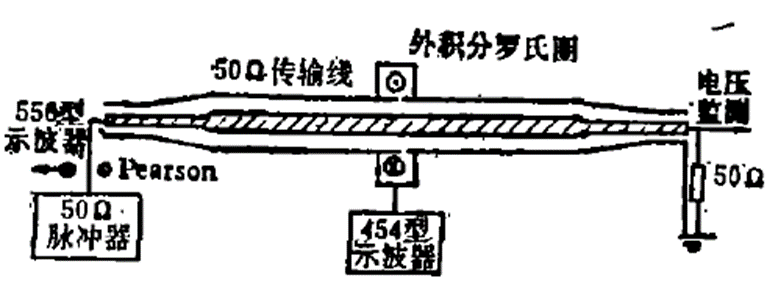

在簡易傳輸線上標定外積分羅氏圈的示意圖

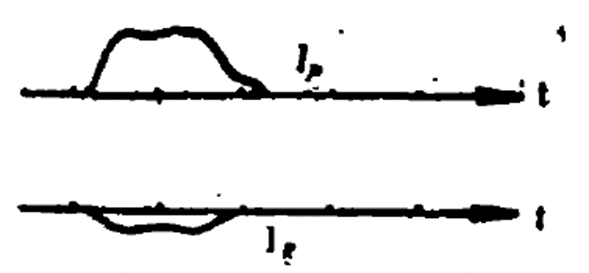

Ip和Ir波形

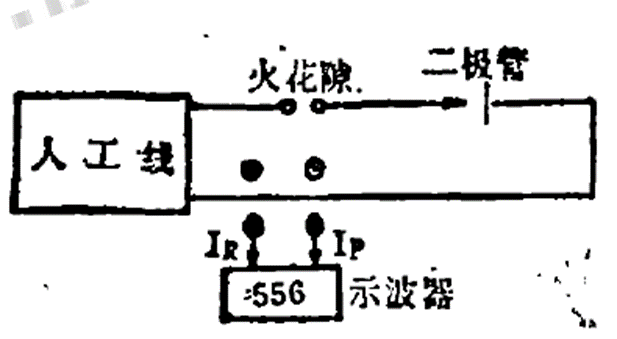

脈沖線上標定外積分羅氏圈

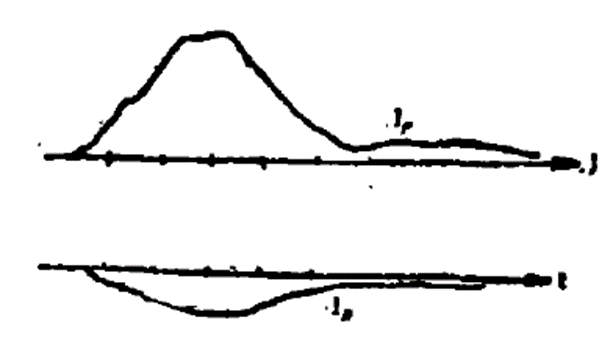

由第二個方法得到的IP和IR波形

Ip;20V/div,200ns/div;Ir:0.05V/div+50Ω(Rl,),200ns/div]。由此找到靈敏度 S=36x10-5V/A用平均的方法確定外積分羅氏圈的靈敏度為:S=(SS)/2=3.8x105V/A,與設計值的相對誤差為8%。
