隨著先進的嵌入式設計采用更快的時鐘和高速串行總線，包括汽車、航空航天、醫療、工業和消費電子在內的許多行業的設計人員需要確保為其處理器、ASIC 和 FPGA 提供干凈的電源。同時，對更高電源效率的推動正在推動信號幅度降低。來自開關（包括諧波）、串擾和其他來源的電源軌噪聲已成為我們許多人的一個更重要的問題。

所有這些趨勢都表明仔細測量和分析電源軌的重要性。為此，泰克推出了TPR1000 和 TPR4000 電源軌探頭，它們與 12 位 5 或 6 系列 MSO 混合信號示波器相結合，可提供當今市場上所有電源軌測量解決方案中系統噪聲最低的產品。新探頭由一整套連接器支持，用于小型、難以訪問的測試點，有助于減少連接失敗

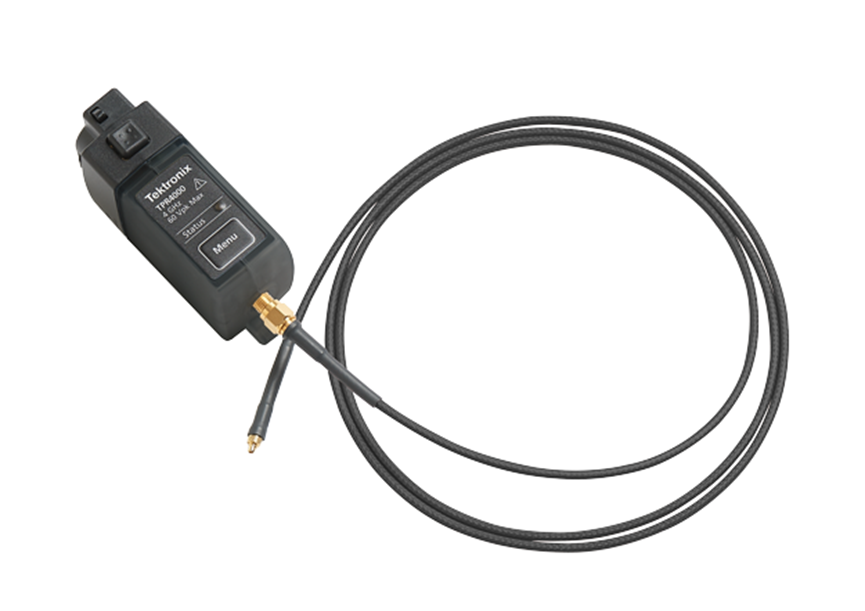

新的 TPR1000 和 TRP4000 電源軌探頭與 5 或 6 系列 MSO 相結合，提供市場上最低的系統噪聲。

有幾個因素共同導致精確的電源軌測量具有挑戰性：

來自示波器和探頭的噪聲與直流電源的噪聲和紋波無法區分

示波器通常沒有足夠的偏移量來將直流軌轉移到顯示器上

低阻抗探頭可以降低電源軌的負載——改變它的運行方式。但是高阻抗、高衰減的探頭往往有噪聲。完美的探頭對 DC 具有高電阻，但對 AC 具有 50 歐姆

探頭可能沒有足夠的帶寬來檢測可能影響高速驅動器的 GHz 噪聲

新的 TPR1000 和 TPR4000 電源軌探頭解決了所有這些問題。探頭的超低噪聲貢獻可幫助您測量 DUT 上的噪聲——遠低于一毫伏。這些探頭提供高達 60 V 的偏移、1 V 動態范圍和高達 4 GHz 的帶寬。

他們提供連接選項以涵蓋大多數場景：

各種焊接尖端可可靠訪問難以觸及的敏感信號，在高達 4 GHz 時具有最佳信號分辨率

為了連接到測試點，包括 SMA、MMCX、U.FL 和方形引腳

可選的手持式瀏覽器可進行高達 1 GHz 的快速測量
