電流互感器的設計是成本、重量、繞組匝數及其整體性能的折衷方案 [1]。增加核心面積可以提高性能，但會對成本和整體尺寸產生不利影響。使用鐵氧體或鋼芯，并且首選更多的次級匝數。通常，良好的電流互感器設計著重于次級側的較低電壓、高磁導率材料的使用、高磁芯面積和大次級匝數。

選擇磁芯材料的通常考慮因素包括低磁芯損耗、低磁阻值和低磁通密度。紙、清漆、膠帶材料及其變體用于絕緣目的。

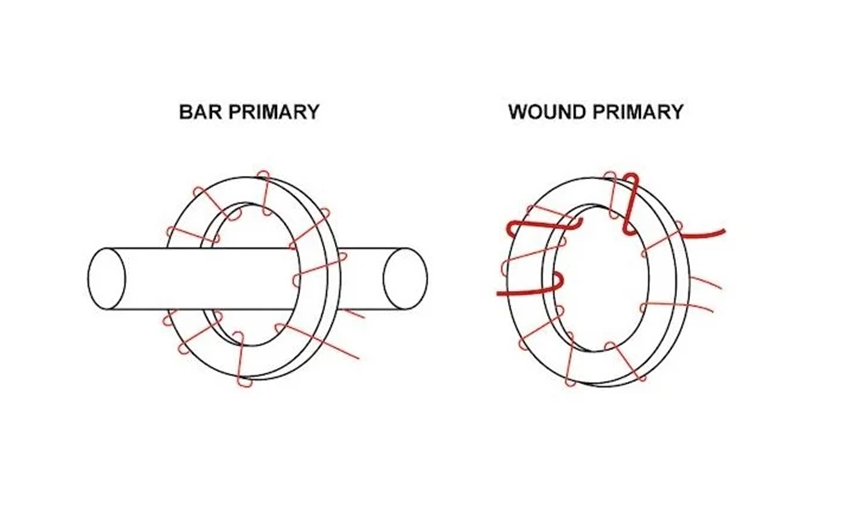

電流互感器可以是繞線式或棒式。在繞線型低壓應用中，次級匝纏繞在膠木上，然后是初級匝，層與層之間具有適當?shù)慕^緣。在棒型中，單個棒形成初級繞組并穿過鐵芯的中心。

電流互感器可以是棒式或繞線式
