低通頻率濾波器是一種濾波器，它允許低于選定頻率的所有頻率應用于負載并阻止高于該點的所有頻率，如圖 1 所示。最簡單的濾波器由 與負載串聯(lián)的電感器組成. 低通濾波器通常用于直流電源和音頻應用。

在 0 Hz 時，電感器的電抗為零，總源電壓在負載兩端。在這種情況下，有最大電流流過負載。隨著頻率的增加，電抗成正比增加。一些電源電壓在電感器上下降，減少了流過負載的電流。

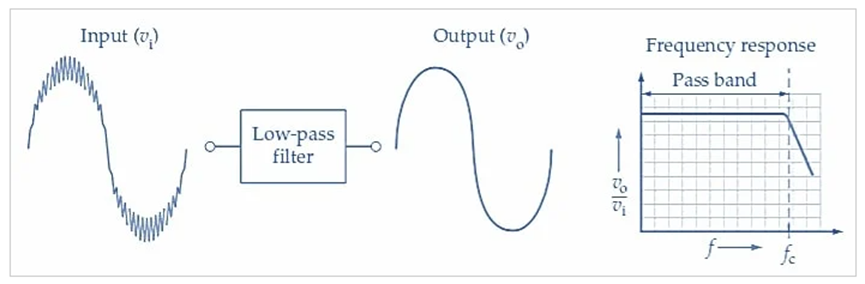

圖 1. 低通濾波器的波形和頻率響應。

圖 1 中低通濾波器的輸入波形由低頻信號和疊加的不需要的高頻輸入組成。低頻輸入在輸出端以很小的衰減再現(xiàn)，而高頻噪聲電壓則被嚴重衰減。

濾波器的增益/頻率響應圖是繪制的 v o / v i 與頻率 (f) 的關系圖。如圖 1 所示，該濾波器具有低頻通帶，其中輸出電壓大約等于輸入電壓 ( vo /vi ≈ 1)。通帶適用于從零到截止頻率的所有信號頻率。對于高于截止頻率的輸入頻率，vo / vi小于 1 并迅速下降至較低值。因此，如圖所示，頻率高于 fc 的信號會 衰減。
