確保電流和電壓探頭比例因子和單位反映在示波器測量系統中。這將簡化測量結果的解釋并防止錯誤。盡可能使用能自動將衰減系數和單位傳送給示波器的探頭。

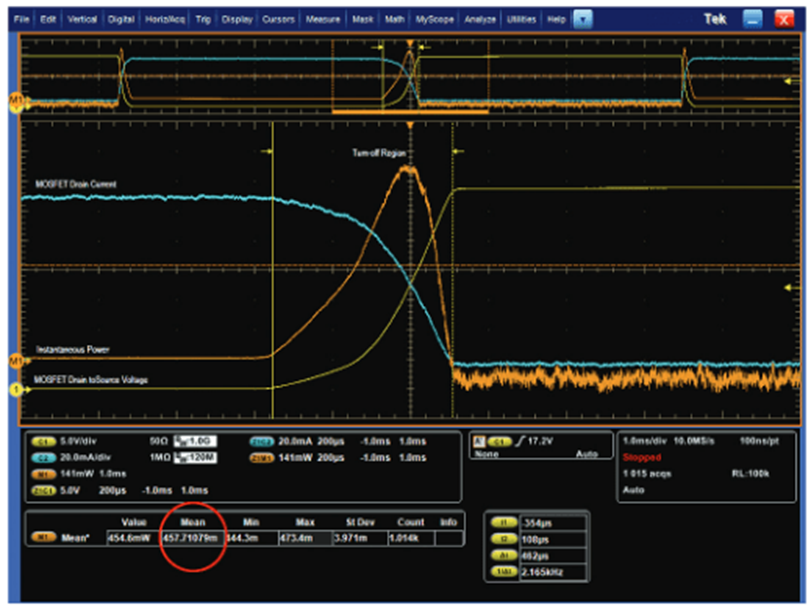

圖 1使用示波器的測量工具集進行開關損耗測量。

圖 1顯示了開關損耗測量示例，其中黃色通道一是來自 TDP1000 差分探頭的電壓測量值（以伏特為單位），青色通道二是來自 TCP0030 交流/直流電流探頭的電流測量值（以安培為單位），橙色通道 M1數學通道正在計算瞬時功率（以瓦為單位）。比例因子和單位均由探頭和示波器自動設置，無需用戶交互。

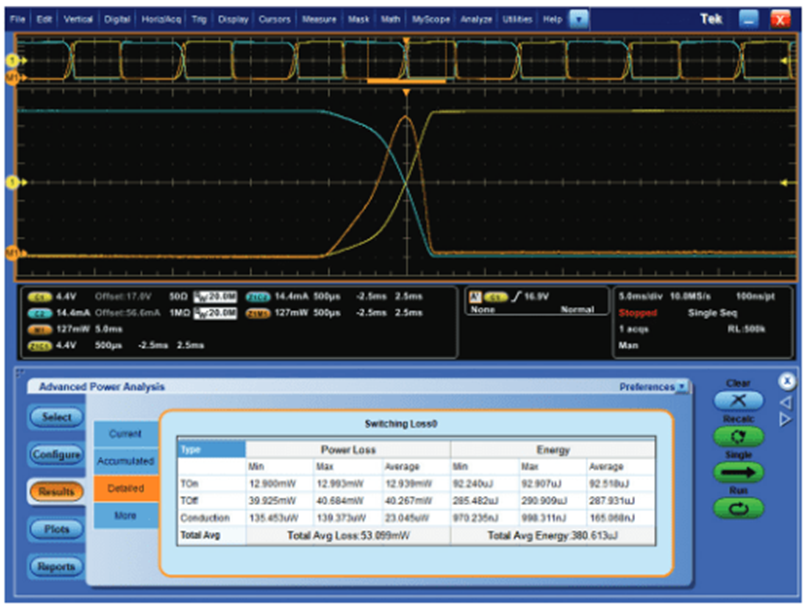

圖2 使用 DPOPWR 自動測量開關損耗。

理想情況下，您應該使用功率測量應用程序來簡化示波器設置并提高測量可重復性。圖 17 下半部分所示的 Tektronix DPOPWR 等應用程序可以自動采集、信號處理和功率波形分析，并提供測量結果的標準化文檔。
