由于標準無源探頭主要用于可視化信號，因此大多數用戶將一根長探頭地線連接到地線。長接地線可以更輕松地將探針圍繞電路板移動到各個測試點，而無需連接和重新連接接地連接。

短接地彈簧可提供最佳性能，但接地可能并不總是在彈簧的范圍內。6" 或更長的長接地線使接地連接更容易，但長接地線會因增加電感而降低性能。

隨著地線長度的增加，添加到測量中的電感也會增加。電感和電容與頻率有關，隨著探頭電感和電容的增加，探頭的性能會降低。例如，連接了 6" 接地線的探頭比連接了 12" 接地線的同一探頭具有更高的性能和精度。

為解決由地線引起的性能問題，可選擇的方法是使用較短的地線來降低電感，或尋找具有較低輸入電容的探頭。TPP1000、TPP0500B 和 TPP0250 在探頭尖端提供小于 4 pF 的輸入電容，而其他標準無源探頭產品提供的輸入電容為 9.5 pF。

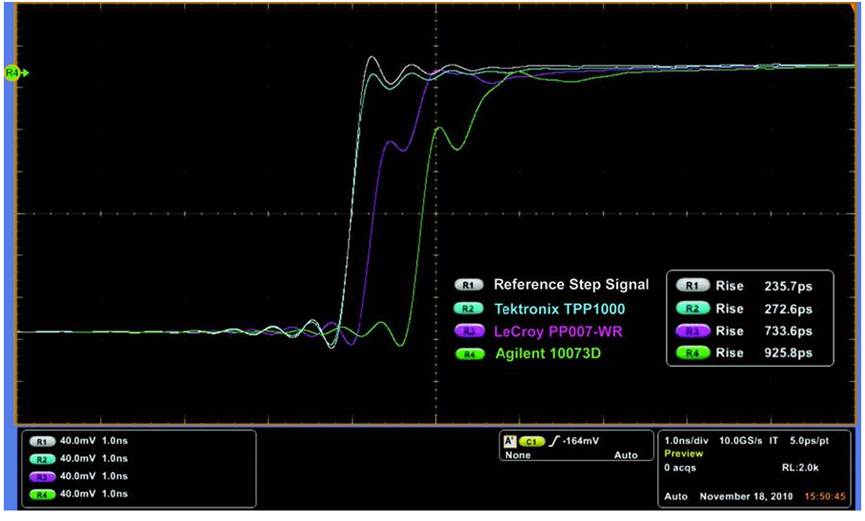

使用這些泰克無源探頭，用戶可以連接更長的地線，而不會遭受具有更高輸入電容的探頭的信號衰減。圖 2 顯示了 Tektronix、LeCroy 和 Agilent 標準無源探頭在連接長探頭接地線時的階躍響應。

添加長探頭接地線對性能的影響是巨大的。探頭的上升時間縮短，輸出信號出現振鈴、過沖增加和幅度不準確。TPP1000、TPP0500B 和 TPP0250 為用戶提供了在可視化信號時使用更長探頭接地的便利性，而不會顯著降低性能和精度。

標準 無源電壓探頭 的探頭負載影響
