在電源測試系列的這一期中，我們將引導您完成測試原型的步驟，因?yàn)樗堑谝淮斡龅礁唠妷骸４送猓覀儗⑻峁┯嘘P(guān)用于這些任務的最佳儀器的建議。

讓我們首先在第一次上電時將高壓級與低壓級隔離開來。我們建議使用具有限流功能的交流電源。選擇交流電源后，請從設計的最低交流電壓開始——這是關鍵的一步，這將有助于降低因焊接不良、組裝不良或 PCB 設計錯誤等潛在問題而導致重大井噴的風險。

現在開始測量交流輸入電壓和電流。我們建議使用額定值適當?shù)牟罘痔筋^和電流探頭。如果您使用鉗形電流探頭測量空載系統的低交流輸入電流消耗，您實際上可以提高探頭檢測到的電流。為此，只需將線導體多次穿過鉗口。請記住將當前讀數除以圈數。

您幾乎已準備好啟動被測設備。但是，在您這樣做之前，請?jiān)趩⒂萌罩居涗浀那闆r下在 AC 輸入上使用示波器或功率分析儀，并確保捕獲浪涌電流和瞬變。我們建議使用 PA1000 功率分析儀，它針對快速、高效和準確的功耗進行了優化。該功率分析儀還提供浪涌電流模式以測試?yán)擞侩娏髌陂g的峰值。

諸如 PA1000 之類的功率分析儀可以縮短交流電路上電測試的時間。

如果您希望記錄啟動電流，請使用具有連續記錄功能的功率分析儀。這將有助于在開機過程中發生災難性故障時保存您的數據——我們強烈建議這樣做。

需要更多洞察力？嘗試使用 DPOPWR 范圍軟件，它提供了一個廣泛的電源分析套件，可以幫助您在開機期間測量和調試輸入交流電源參數。

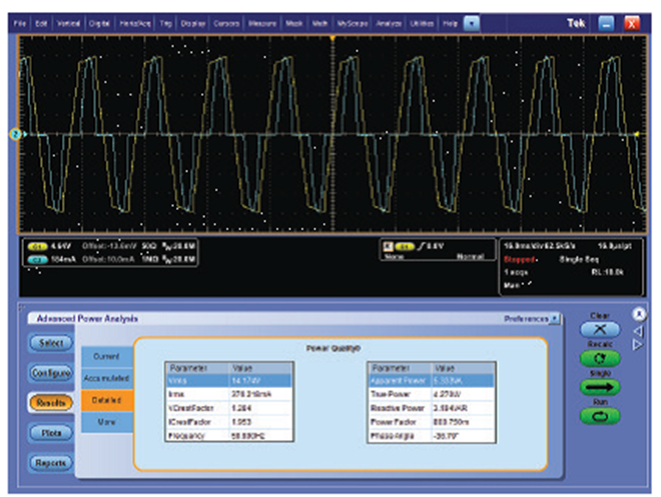

下面是在 MSO5000B 示波器上使用 DPOPWR 進行交流電源分析的示例

一旦一切檢查完畢，就可以啟用低壓控制電路以獲得完整的畫面。

稍后再回來查看我們的 10 部分系列中的更多內容，以了解檢查控制邏輯所涉及的步驟。
