電力電子設計師面臨的最大挑戰之一是將探頭連接到電路板，同時保持電氣和機械完整性。隨著組件和模塊變得越來越小，連接性挑戰只會變得更加困難。你將如何面對這個挑戰？本博客將探討連接方面當前的一些挑戰和一些解決方案，以及連接的預期未來。

傳統探針的最大問題之一是連接性不穩定。由于帶電電路上的粗手指探針尖端總是存在“炸毀東西”的危險，更不用說工程師的安全了。在我們的職業生涯中，我們都經歷過一些煙火，但當這些煙火導致項目延誤、呼吸三個小時的焊接煙霧、（上帝保佑）去醫院或（最糟糕的是）OSHA 培訓時，我們需要一個更好的解決方案，“手-免費的解決方案。不！這并不意味著我們需要機器人來建立連接，它只意味著一旦連接，我們的探頭將留在原地并為我們提供準確的結果，而不會出現上述危險（請閱讀全天的健康和安全培訓！）。出于本博客的目的，我們將探討“免提”連接方法。

對于計劃內和計劃外的測試點，您希望連接滿足以下三點：安全、可靠和可訪問。

在我們深入探討什么是好的之前，讓我們回顧一下我們可以將探頭連接到電路的所有方式：  LV、  HV、高頻和電流。

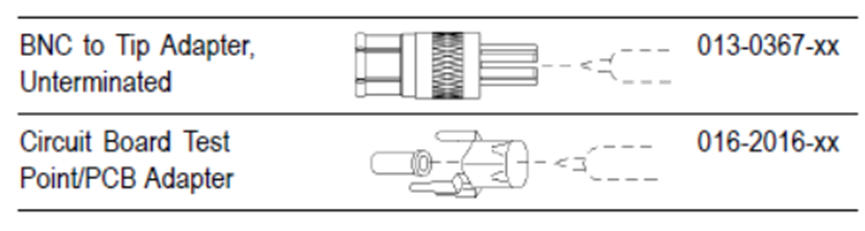

對于低電壓、低頻率應用，大多數電流解決方案就足夠了，但對于高壓應用，尤其是高頻開關，泰克以前提供了兩個附件，無需手持即可將探頭牢固地連接到測試板上。他們都有妥協。

BNC 連接器占用了大量的電路板空間并且需要較大的垂直間隙。

電路板適配器需要通孔安裝，這會給布局帶來挑戰。

泰克內部的探頭工程團隊（以及一些應用工程師）與客戶合作，提出了一種基于行業標準 MMCX 連接器的新方法。這些新連接器開辟了一系列選項，可以解決電氣和機械方面的挑戰。

在電氣方面，MMCX 連接器是一個非常適合的接口，可根據您的需要滿足眾多泰克功率探頭的帶寬和 CMRR 要求。從物理上講，MMCX 連接器體積小、價格低廉，并且具有多種外形尺寸，例如表面貼裝、通孔、90 度直角等。

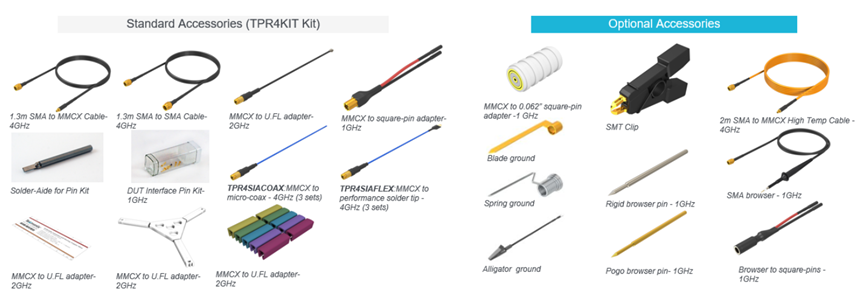

MMCX 連接器已證明在泰克客戶中很受歡迎，我們將繼續將此連接器整合到未來的設計中。目前，MMCX 連接器可用于通用無源探頭、新型TPR 電源軌探頭和行業領先的IsoVu隔離探頭。對于其他產品，可以使用 MMCX 適配器和配件。

順從的探頭和連接有助于工程師準確地了解他們正在測量的是什么，而不用考慮添加到您的測量中的其他變量，例如來自您的測試設備的系統噪聲。重要的是要仔細考慮探針尖端在 DUT 上的微小連接，一直到示波器。

以上是IsoVu 隔離探頭的尖端和電纜的電纜結構“服從”特性的簡化示例。

例如，如果探頭無法到達、無法連接并且無法通過整個系統為您提供清晰的保真信號以到達示波器，那么示波器可以做什么并不重要。重要的是探針尖端的內容。因此，找到能夠提供良好可重復信號的東西是要尋找的關鍵功能。正如示波器和探頭是一個整體，將 DUT 連接到探頭的附件也同樣重要。
